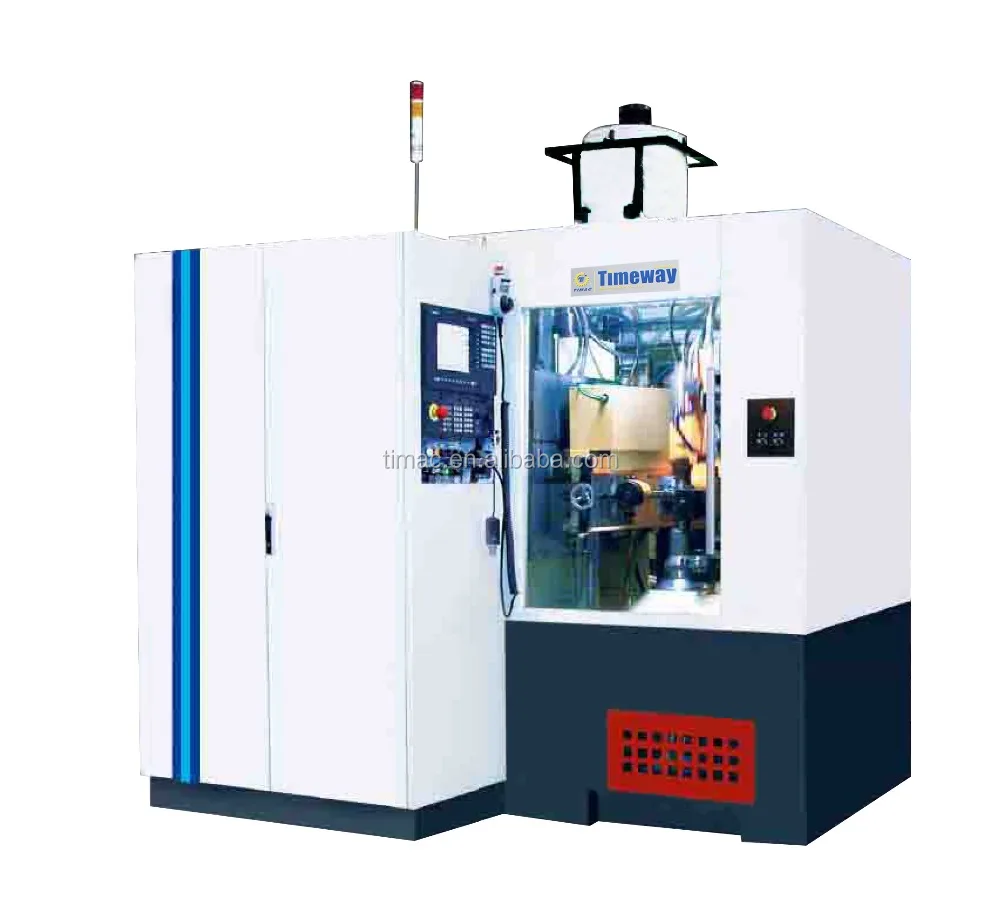

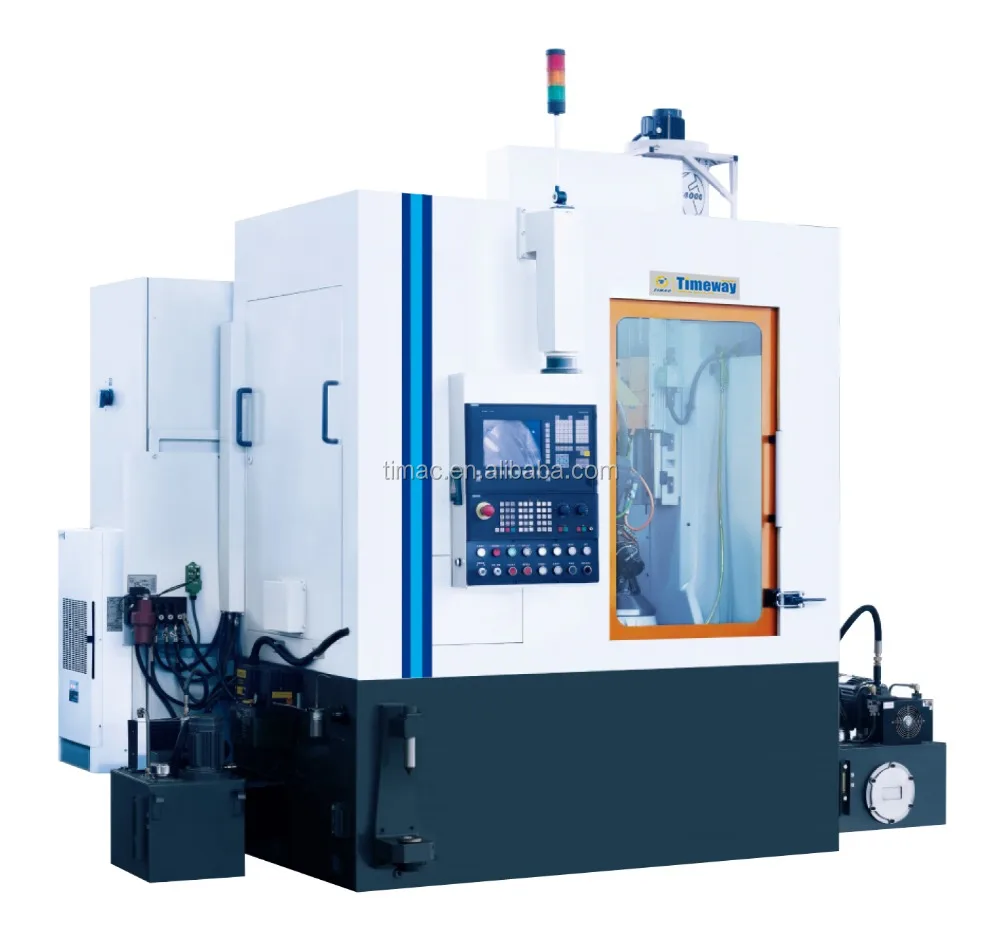

Kleine- type hoge snelheid cnc vertandingen machine

FOB Referentie prijs:Krijg recentste prijs
US$ 70.000,00 - US$ 140.000,00 / Set | 1 Set/sets (Min. Order)
modelnummer:
GHS-180CNC5
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
staat:
Nieuw
type:
Gear Hobbing Machine
cnc of niet:
CNC
plaats van herkomst:
China (Mainland)
naam van het merk:
Timac
spanning:
380 v/50 hz
Vermogen( w):
Power Capaciteit 25Kva
Afmetingen( l* w* h):
Als werkelijke situatie
certificering:
ISO9001 CE
Kleur:
Volgens klanten vereisen
Verwerking Types:
Vertandingen metalen
Max. module van tandwielen:
4mm
Max. werktafel snelheid:
200 rpm
Hobbing spindel snelheid:
1000 rpm
Max. swivel hoek van hobbing hoofd:
± 45deg
Aantal gecontroleerde assen:
5 as
Max. dia. en lengte van hobber:
110*160mm
Controle systeem:
SIEMENS 840D CNC systeem
Max. diameter van werkstuk:
180mm
After- sales service:
ingenieurs om service machines in het buitenland
gewicht:
8600 kg/9000 kg
Leveringsvermogen
Leveringsvermogen:
200 Set/Sets per Year
Verpakking en verzending
Verpakkingsdetails
houten pallet of houten geval
Port
China Port





kleine letters hoge snelheid cnc vertandingen machine

Ghs- 180cnc5 ghs- 80ccn6 ghs- 125cnc6 ghs- 200cnc6 ghs- 320cnc6



belangrijkste vooruitzichten



samenvatting



samenvatting van de machine
Gebaseerd op het principe van henerating methode, en met index en het uitvoeren van differentiële compensatie bewegingen door elektronische versnellingsbak( egb), de machine is ontworpen voor het snijden van cilindrische rechte en schuine vertanding, kronen of licht toelopende versnellingen, wormwielen, splines, enz.. Deze machine is speciaal geschikt voor de industrie, zoals motorfiets, mini- bus, auto, enz.. Om van versnelling te produceren in massaproductie.





belangrijkste prestaties



prestaties en zijn voorzien van



Ghs- 80cnc6 ghs- 125cnc6 ghs- 200cnc6 ghs- 320cnc6

1. de machine is van 6 assen met vier assen gecoördineerde controle. Cnc-assen;

  • Een- as- kookplaat hoofd draaibare;
  • B- as- spindel ratation;
  • C- as- werktafel rotatie;
  • X- as- radiale toevoerbeweging;
  • Y- as- tangentiële voeden beweging( kookplaat shift);
  • Z- as- axiale voeding beweging;
  • Vier assen gecoördineerde controle: b, c, x en z( of b, c, y en z)

2. in geval van uitschakeling of fout opgetreden, de kolom zal snel terug te trekken. De fout nummer wordt automatisch weergegeven op het scherm.
3. met verticaal ontwerp, de kolom kan bewegen in radiale richting als voer beweging.
4. met symmetrische en dubbelwandige constructie van de machine bed, circulerende koelvloeistof kan zorgen voor een stabiele thermische verdeling van de machine.
5. de spil wordt aangedreven door een servo motor grote macht door 2 geëffend super precisie schuine vertanding, en een verschil tand speling- elimineren mechanisme op de terminal. De snelle- verandering en automatische kookplaat kookplaat houder apparaten zijn uitgerust met klemmen. Auto. Spindel overbelasting controle en alarm apparaat beschikbaar is.
6. nieuwe krachtige trekken kookplaat systeem is ontworpen om sterk verbeteren van de stijfheid van spindel.
7. super precisie schuine vertanding wordt goedgekeurd voor de werktafel voor het uitvoeren van hoge snelheid en precisie super indexering. De machine is uitgerust met speling- beëindiging en vochtige instelmechanisme.
8. krachtige ingang van circulerende smeermiddel en perslucht snijden zorgen voor een goede prestaties van de machine, gereedschap en armatuur, enz..
9. gescheiden hydraulische en smeersystemen.
10. Uitgerust met kookplaat, armatuur en programma snelle omschakeling systeem om verschillende soorten van de werkstukken snel- verandering.



Ghs- 180cnc5

1. 5 assen van de machine is met vier assen gecoördineerde controle. De cnc-assen:

  • B- as- kookplaat spindel roterende beweging;
  • C- as- werktafel roterende beweging;
  • X- as- radiale toevoerbeweging;
  • Y- as- tangentiële voeden beweging( of kookplaat verschuiven beweging);
  • Z- as- axiale voeding beweging;

2. gecoördineerde controle vier assen: b, c, x en z.
3. uitvoeren index en differentiële compensatie bewegingen door elektronische versnellingsbak( egb);
4. snijd het werkstuk door multi- start& hoge snelheid kookplaat;
5. storing diagnose functies;
6. snelle retractie bescherming: in het geval van uitschakeling of fout opgetreden, synchroon en kookplaat snel terug te trekken om te voorkomen dat een botsing;
7. met functie van overbelasting en alarm monitoring spindel, de qucik- verandering en automatische kookplaat kookplaat houder klem apparaten zijn uitgerust.
8. compact ontwerp, klein vloeroppervlak, mens vriendelijk constructie en eenvoudige bediening;
9. met dubbele- muur, rib- versterkte en symmetrische constructie voor bed en kolom, kan het verhogen van de stijfheid van de machine en voldoen aan de eisen van de machine met hoge snelheid en efficiënt snijden en zorgen voor een stabiele thermische distributie. Vast te stellen ac grote macht spindelmotor, vermogen wordt overgebracht naar frees spindel door hoge precisie schuine vertanding. Vast te stellen een- tand verschil speling- elimineren mechanisme te verbeteren transmissie nauwkeurigheid en stijfheid;
10. Super precisie schuine vertanding voor werktafel voor het uitvoeren van hoge snelheid en precisie super index;
1 1. krachtige ingang van smeerolie en perslucht snijden zorgen voor een goede prestaties van de machine, gereedschap en armatuur, enz.;
1 2. parameter programmering;
1 3. afwerking bewerking nauwkeurigheid is tot en met rang 7 van de chinese standaard gb/t10095.1- 2008.



lijst van specificaties



technische parameters



specificatieseenhedenGh- 80cnc6Ghs- 125cnc6Ghs- 200cnc6Ghs- 320cnc6Ghs- 180cnc5
Max.. Werkstuk ø.mm80125200320180
Max.. Modulemm34684
Max.. Axiale reizenmm350350350350285
Geen. Van de tanden 4-8004-8004-1.0004-1.0004-1.000
Max.. Kookplaat afmeting( diameter*length)mm90* 20090* 200160*230160*230110*160
spindel taper droeg iso30iso3007: 2407: 24iso40
werktafel oppervlak met een diametermm125145200305190
Max.. Kookplaat hoofd draaibare hoek°& plusmn; 45& plusmn; 45& plusmn; 45& plusmn; 45& plusmn; 45

hartafstand tussen kookplaat

en werktafel

mm10 tot 16010 tot 16030-30030-30025-195

afstand tussen de as kookplaat

en de werktafel oppervlak

mm90-44090-440100 tot 45075-425200*485

afstand tussen workstay centrum

beëindigen gezicht en werktafel oppervlak

mm200 tot 500200 tot 500360-810335-785350-740
Max.. Kookplaat tangentiële reizenmm180180200200120
Max.. Toerentalrpm1500150012008001000
Max.. Werktafel snelheidrpm200200200100200
radiale snelle reizenMm/min30003000300030001500
tangentiële snelle reizenMm/min3000300020002000300
axiale snelle reizenMm/min50003000300030001500
Lineaire coördinaat resolutie van cnc-assenmm0,0010,0010,0010,0010,001
Roterende coördinaat resolutie van cnc-assen°0,0010,0010,0010,0010,001
hoofdmotor vermogenkw99997,5
totaal vermogenkva3535384025
belangrijkste machine gewichtkg105001100012.300129008600/9000






Notities:Omdat verschillende specificaties van de verschillende machines, sommige bijlagen zijn verschil.



standaard bijlagen

  • siemens 840 dsl cnc systeem
  • kookplaat prieel montage
  • wasmachine voor kookplaat prieel
  • Volledig- gesloten bewakers
  • olienevel afscheider
  • olie koeler
  • cilinder voor het vastklemmen van het werkstuk
  • hand vast te houden apparaat
  • Rs232-interface
  • Machine data-opslag schijf
  • 10,4" kleurenscherm
  • Tweeërlei- hand bediening systeem
  • tools voor de installatie
  • gereedschap in te stellen
  • spanentransporteur
  • handleiding lucht geweren en olie
  • trillingen isoleren pads
  • Auto. Kookplaat prieel kleminrichting
  • automatisch smeersysteem
  • workstay
  • hydraulisch systeem
  • koelsysteem
  • smeersysteem
  • schakelkast met airconditioning
  • onderdelen voor een jaar onderhoud
  • vergrendeling veiligheidsschakelaar
  • Multi- color toren licht machine voor het aangeven van de status van
  • winkelwagen chip

optionele hulpstukken

  • Auto. Laden en lossen systeem
  • Auto. Werkstuk opslagsysteem
  • ontbramen apparaat
  • onafhankelijke kookplaat verstelinrichting
  • kookplaat prieel
  • werkstuk armatuur
  • werkstuk positionering mechanisme
  • werkstuk extra ondersteuning
  • olie pan
  • gescheiden teller werkstuk
  • Auto. Deur
  • Hulpmiddel, armatuur en programma snel- veranderen in de loop systemen
  • Software voor 4 assen gecoördineerde controle( b, c, x en z-as)
  • geparametreerd programmering
  • Man- machine gesprek programmering
  • wormwiel bewerking met tangentiële methode
  • functie van het snijden kegel spline wortel
  • Auto. Tand uitlijning

commerciële componenten

  • Japan of duitsland siemens840dsl 31i fanuc cnc-systeem
  • duitsland lineaire geleidingen
  • taiwan hiwin bal schroef
  • duitsland spindel lagers en andere belangrijke lagers
  • duitsland en de vs hydraulische componenten
  • duitsland afdichtende componenten
  • taiwan habor olie koelmachines voor koelvloeistof en smeermiddel
