Mobiele Telefoon BGA Reparatie Machine WDS-620 Bga Optische Uitlijning Systeem met Volledige Sets Samsung/Iphone 6 s Stencils

  • >=1 sets
    US$ 3.980,00
modelnummer:
WDS-620 Mobiele Telefoon BGA Reparatie Machine
Levertijd::
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 5 Onderhandelbaar
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
machine type:
Lassen Manipulator
Toepasselijk Industrie:
Machines Reparatie Winkels
plaats van herkomst:
Guangdong, China
naam van het merk:
Wisdomshow Mobiele Telefoon BGA Reparatie Machine
spanning:
110 V/220 V
huidige:
Betrouwbare
nominale capaciteit:
5300 W
de nominale inschakelduur:
100%
afmetingen:
L650 * W630 * H850mm
gewicht:
60 kg
gebruik:
BGA Rework en Reparatie
certificering:
CE ISO
After- sales service:
Video technische ondersteuning, Online ondersteuning
garantie:
1 jaar
Na-sales Service:
Ingenieurs beschikbaar voor dienst machines overzeese
Machine type:
Mobiele Telefoon BGA Reparatie Machine
Totaal vermogen:
5300 W
Bovenste verwarming power:
1200 W
Down verwarming power:
Tweede zone 1200 W, derde zone 2700 W
PCB grootte:
Max 400*390mm Min 10*10mm
BGA chip grootte:
1*1mm-80*80mm
Temperatuurregeling:
Onafhankelijke temperatue controle, tot ±3℃
Lokaliseren manier:
V-vorm slot, laser licht positie
Elektrische Materialen:
Rijden motor + smart temp. controller + kleur touch screen
Leveringsvermogen
Leveringsvermogen:
888 Set/Sets per Month WDS-620 Mobile Phone BGA Repair Machine
Verpakking en verzending
Verpakkingsdetails
mobiele Telefoon BGA Reparatie Machine bga rework station houten pakket of andere manieren volgens uw eis
Port
shenzhen HK
Levertijd: :
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 5 Te overleggen
Product Beschrijving

Mobiele Telefoon BGA Reparatie Machine WDS-620 Bga Optische Uitlijning Systeem met Volledige Sets Samsung/Iphone 6 s Stencils

WDS-620 Volledige Specificatie:

Onafhankelijke 3 verwarming zones temperatuurregeling systeem

1. de bovenste en onderste verwarming, die kan warmte up tegelijkertijd uit de top van hij component naar de bodem van de PCB; bottom IR verwarming, temperatuur precisie controle binnen ±1℃. 8 segment temperatuurregeling onafhankelijk
. Mobiele Telefoon BGA Reparatie Machine

2. hot air district verwarming voor BGA en PCB tegelijkertijd, en groot gebied IR heater voorverwarmen up voor de onderkant van PCB te voorkomen volledig PCB vervorming tijdens het herwerken, de bovenste of onderste temperatuur zones kunnen alleen gebruikt worden en vrij combineren de energie van up en lagere verwarming element.

3. aangenomen hoge precisie thermokoppel type K close-loop control en PID parameter self-instelling systeem;

4 temperatuurverloop kan worden weergegeven met instant curve analyze functie en multi-groep gebruiker data kan worden opgeslagen; temperatuur kan worden getest precies via externe meting interface, curves worden geanalyseerd, set en juist op de touch screen op elk moment. mobiele Telefoon BGA Reparatie Machine


Precisie optische uitlijning systeem

Met behulp van high definition en verstelbare CCD kleur optische uitlijning systeem, beam split, versterking, het verminderen, fijnafstelling en autofocus met de functie dat automatische kleur aberratie resolutie en helderheid, verstelbare beeldcontrast; uitgerust met 15 "high definition LCD monitor.

Multi-functionele en gehumaniseerd besturingssysteem

1. goedkeurend de HD touch human-machine interface; bovenste verwarming hoofd en montage hoofd ontworpen 2 in 1; die vele soorten van titanium legering BGA tuyere kan worden gedraaid in 360 graden voor eenvoudige installatie en vervanging.

2. x, Y en R hoek aangenomen micrometer fine-tuning, nauwkeurigheid lokaliseren, precisie kan bereiken ± 01mm.

Superieure veiligheid bescherming functie

Met de alarm functie, na de BGA lassen kan de machine alarm door zelf. in het geval van temperatuur misbruik, het circuit kan automatisch uitgeschakeld met de dubbele over-temperatuur bescherming. temperatuur parameter met wachtwoordbeveiliging voorkomen elke modifiaion. mobiele Telefoon BGA Reparatie Machine


WDS-620 Technologie Parameter:

Voeding
AC V ± 50/60Hz
Totaal vermogen
Max 5300 W
Heater power
Bovenste temp. zone 1200 W, tweede temp. zone 1200 W, IR temp. zone 2700 W
Elektrische materiaal
Rijden motor + smart temp. controller + kleur touch screen
Temperatuur controlerende
(Hoge precisie K-sensor) (Closed Loop), onafhankelijke temp. controller, de precisie kan bereiken ±1℃
Lokaliseren manier
V vorm slot, PCB ondersteuning jigs kan aanpassen, laser licht doen snelle centrering en positie
PCB grootte
Max 400*390mm Min 10*10mm
Toepasselijk chips
Max 80*80mm Min 1*1mm
Totale afmeting
L650 * W630 * H850mm
Temperatuur Interface
1 pcs
Gewicht van machine
60 KG
Kleur
Blauw

Belangrijkste Kenmerken:

1) Auto pick en plaats bga chips, met Joystick Controle.

2) selecteer de hoge precisie thermokoppel type K closed-loop controle.

3) ingebouwde infrarood laser positionering, snelle positionering voor PCB.

4) automatische identificeren BGA chips en montage hoogte.

5) Top heater apparaat en mounjting hoofd 2 in 1 ontwerp.

6) hoge gevoelige touch screen, Panasonic PLC controle.

7) hoge Resolutie Optische Uitlijning Systeem, HD Camera, gemakkelijk te uitlijning, slagingspercentage

Kan 100%.

8) automatische passen chiromatism resolutie en brightnes.

9) met Micrometer te doen Micro passen.

10) met een krachtige cross-flow ventilator om koele PCB snel te voorkomen vervorming.

11) met 3 tempratuur zone en een externe temp sensor sockets.

Positie: V-groove + laser positie + universele armatuur.

Gedetailleerde Foto

Machine Onderdelen

Naam:Hot Air Nozzles

Maat:18*18mm, 28*28mm, 38*38mm, 50*50mm (als per koper verzoek)

Aangepast:

Speciale Vorm chips en grootte kan worden aangepast, zoals iphone kleine ic, laptop cpu etc

Machine Onderdelen

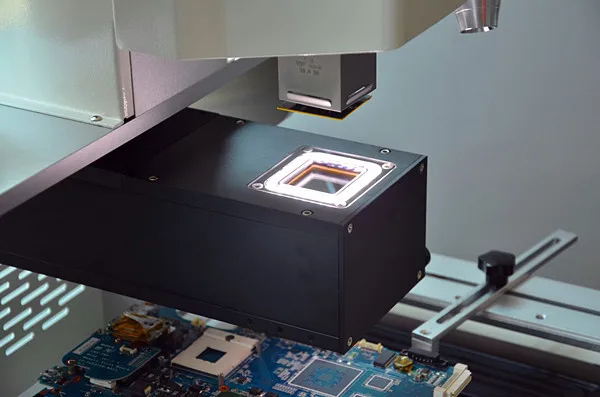

Naam:Vision Camera

Functie:Makkelijk te maken montage stappen met de vision cmaera, uitlijning de bga chips

Machine Onderdelen

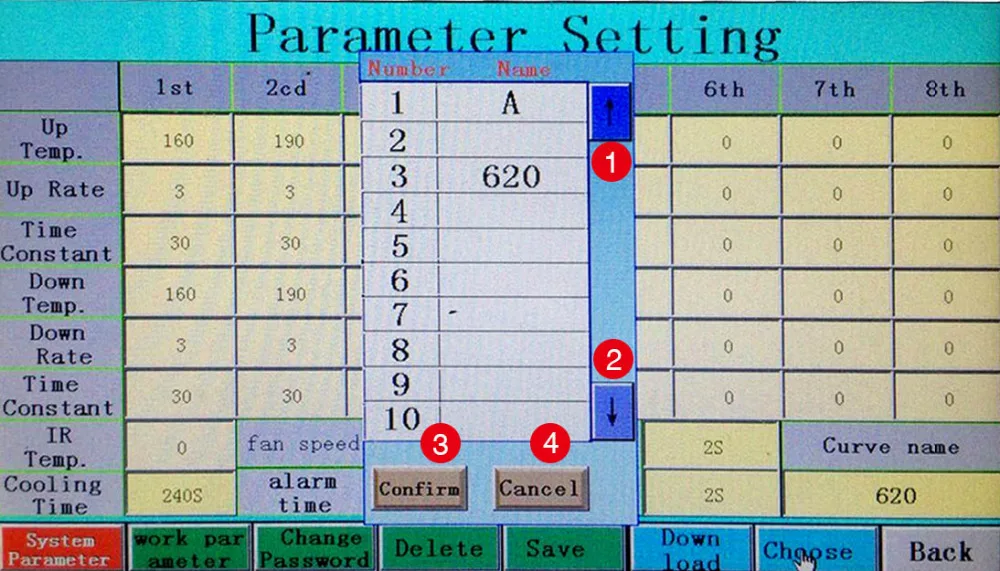

Naam:Hoge gevoelige Touch Screen
Merk:MCGS
Functie:Tonen alle bediening stappen, eenvoudige bediening software

MObile telefoon moederbord Samsung:


Naam: Laser positie
Functie:Doen snel de centrering en pickup de componenten


Iphone moederbord ic verwijderen:



Elke grootte ic, micro chip ook kan doen


Snelle Buttun op het bord:


Eenvoudige bediening, Maken uw werk snel
1. K sensor
2. BGA licht passen
3. PCB licht passen
4. Laser positie
5. Working licht

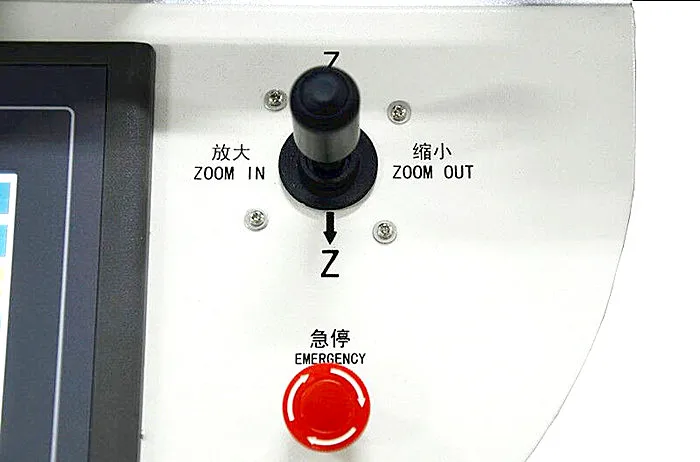

Snelle Buttun op het bord:

Eenvoudige bediening, Maken uw werk snel

1. Joystick:
Z-Z: controle de top head Up en down
Links rechts: pas het beeld zoom in en zoom out
2. Emergency


Onze Service

1. logo/Merk: klant ontwerpen en logo's zijn welkom, kunnen we zijden print uw eigen logo bedrijf.

2. uw aanvraag zal worden beantwoord in 24 uur, 7 dagen/week;

3. technologie Ondersteuning: levensduur onderhoud; Als je tijd hebt, welkom om ons bedrijf, wij regelen ingenieurs te tonen u de werking;

4. 24 uur technische ondersteuning via e-mail of bellen.

5. Demo werking video van de machine zijn beschikbaar.

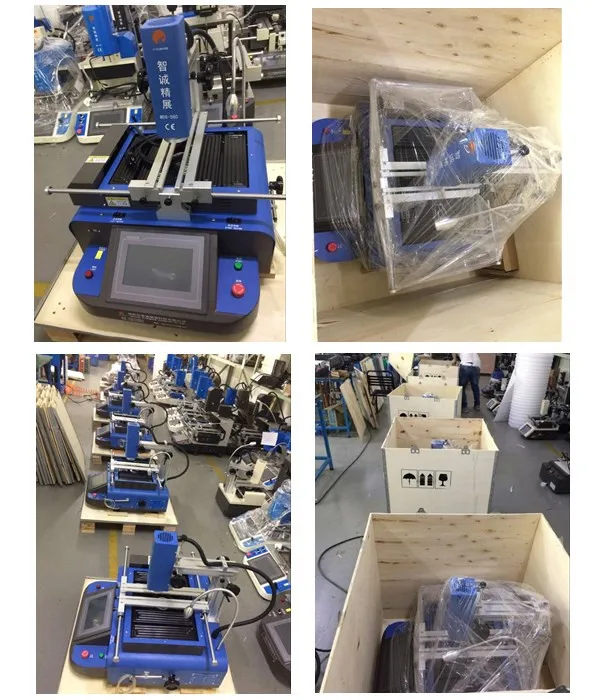

Verpakking & Levering
Verpakking
Size
81 (L) * 68 (W) * 89 (cm)
Gewicht
102 KG

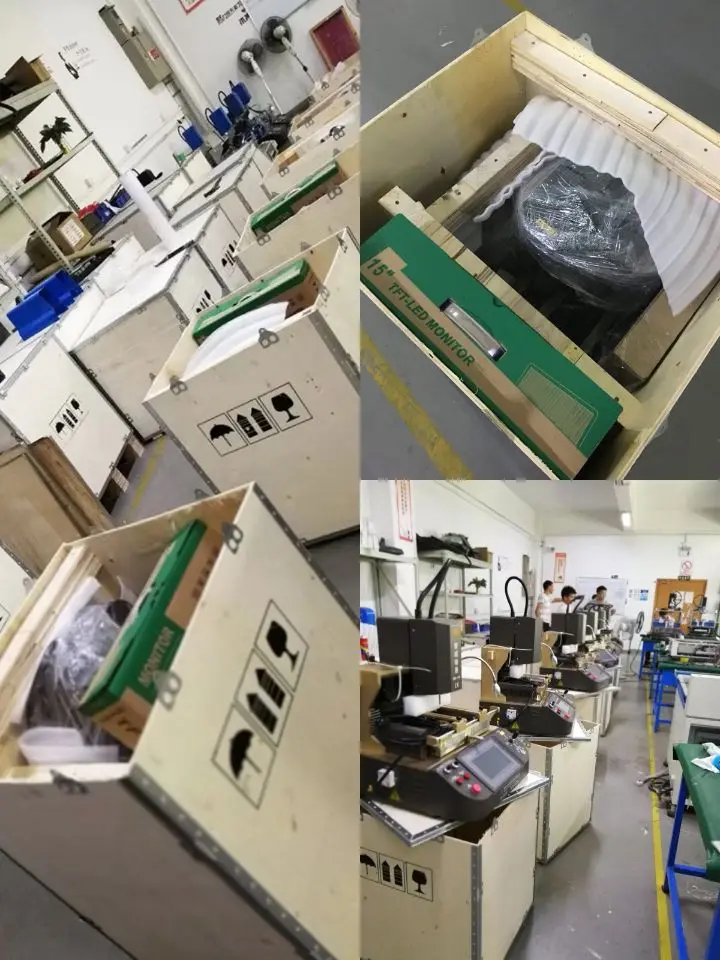

Verpakking Details
De normale pakket is houten doos met gegaste vaste (Size: L81 * W68 * H89). of verpakken volgens klanten speciaal verzoek.
Certificeringen
Ons Bedrijf

Waarom Kiezen WDS?

1. wij zijn de fabriek + Sterke technicus team

2. Over 20 R & D engineers, met 10 jaar ervaring

3. alle modellen goedgekeurd CE ISO9001

4. 100% QC inspecteren vóór verzending

5. High kwaliteit & concurrerende prijs

6. een Jaar Garantie

FAQ

FAQ:

1. hoeveel dagen kan krijgen we de machines? Hoeveel levering manieren kunnen we gekozen?
De specifieke tijd volgens verschillende verzending manieren u koos.
Door DHL, Fedex, UPS, TNT, etc (Deur tot Deur Service), ongeveer 3-7 dagen aan te komen
Door de Lucht naar uw luchthaven (Deur naar de Luchthaven), ongeveer 3-5 dagen aankomen.
Door Zee naar de zeehaven, ongeveer 25-30 dagen aan te komen.

2. hoe over het pakket? Is het veilig tijdens de levering?
Alle BGA rework machine is verpakt door standaard sterke houten doos met schuim binnen.
Het kan garanderen de veiligheid van verzending.

3. kan u de garantie? Hoe over de dienst na verkoop?
We hebben professionele after sales team, supply 1 jaar garantie gratis voor onderdelen en hele leven technische ondersteuning. Als een vraag, contact met ons op.

4. deze machine is eenvoudig te bedienen? Heeft u de handleiding of demo video om me te helpen?
Ja, we zullen de Engels handleiding en kan veranderen de taal als uw eis.
Ook hebben we veel youtube video met engels je leren hoe het te gebruiken.De machine is gehumaniseerd ontworpen, niet zorgen, het is eenvoudig te bedienen.


5. wat is de betaling manier?
Wij accepteren de betaling: overschrijving, Wester Union, Moneygram, Paypal, Alibaba Betalen, aliexpress Betalen, Creditcard etc.

Andere vragen, Pls stuur ONDERZOEK, of CHATTEN met ons, we zullen proberen ons best om u te helpen.
