Grote Diameter CNC Zware Draaibank Machine

FOB Referentie prijs:Krijg recentste prijs
US$ 20.000,00 - US$ 100.000,00 / Set | 1 Set/sets Zware Draaibank Machine (Min. Order)
Max. Swing Diameter (mm):
2500
Levertijd::
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 120 Onderhandelbaar
Maatwerk:
Aangepast logo (Min. Order: 1 sets)
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
staat:
Nieuw
Max. Toerental (r. p. m):
315
type:
Horizontaal
cnc of niet:
CNC
automatische graad:
Automatische
jaar:
2019
plaats van herkomst:
Jiangsu, China (Mainland)
naam van het merk:
HITECH
modelnummer:
CK
spanning:
380 V/220 V/415 V
Afmetingen( l* w* h):
70000x2000x2000mm
certificering:
ISO9001
After- sales service:
Online ondersteuning, Video technische ondersteuning, Gratis onderdelen, Veld installatie, inbedrijfstelling en training, Veld onderhoud en reparatie service
garantie:
1 jaar
Na-sales Service:
Ingenieurs beschikbaar voor dienst machines overzeese
Product naam:
Grote Diameter CNC Zware Draaibank Machine
Key woord:
Heavy Duty Draaibank Machine
Machine Type:
Horizontale Zware Draaibank Machine
Kleur:
Wit, blauw, groen of als verzoek
Spindel boring:
130mm
Garantie:
12 maanden garantie en levenslange service
Chuck:
4-klauwplaat
Verwerking type:
Metalen Werken
Max swing over bed:
1600-6300mm
Vermogen( w):
22KW
gewicht:
10 T
Max.. Swing diameter:
1600mm
Leveringsvermogen
Leveringsvermogen:
30 Set/Sets per Month Heavy Duty Lathe Machine
Verpakking en verzending
Verpakkingsdetails
gegaste houten case voor de verzending van zware draaibank machine.
Port
Shanghai
Levertijd: :
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 120 Te overleggen
Videobeschrijving
Product Beschrijving

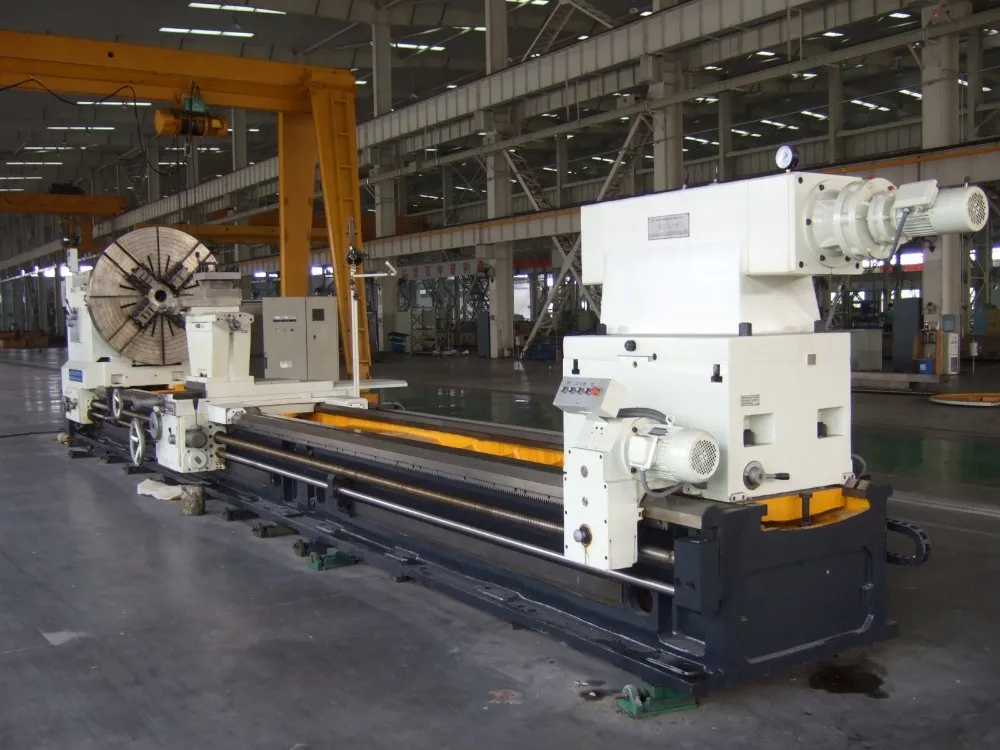

Grote DiameterCNC Zware Draaibank Machine

De machine is geschikt voor de tool, zoals de harde legering en keramische tool en doen de ruwe en fijne verwerking van de cilinder, kegel oppervlak, end gezicht, oppervlak van revolutie, groovende, threading van de ferrometalen, non-ferro metalen en sommige niet-metalen onderdelen.

Item
Belangrijkste specificatie
Max swing diameter over bed
2200mm
Max draaidiameter over tool rest
1800mm
Max lengte van het werkstuk
12000mm
Max gewicht van de werkstuk tussen de center
50 ton
Max koppel van de faceplate
80KN
Chuck diameter
1600mm
Bed breedte
1850mm
Spindel front taper, korte taper flens plaat type
Taper 1:4 φ125m
Spindel voor ondersteunende lager
φ460mm
Spindel rotatiesnelheid bereik
1 ~ 160r/mm Mechanische twee versnellingen
Center hoogte
1300mm
Langsverplaatsing van de tool rest
12000mm
Horizontale reizen van de tool rest
800mm
Horizontale tool-array reizen van de tool rest
350mm
Belangrijkste snijden kracht
100KN (twee tool rest)
Losse kop rapid bewegende snelheid
2000 mm/min
Machine gewicht
Ongeveer 74 ton

Belangrijkste Kenmerken

1) het bed gebruikt de hele drie geleidingen, en de geleiding oppervlak is geblust door de elektrische vonk (de guiderail met staal kan ook worden gekozen).

2) Tailshaft vastklemmen is de disc voorjaar vastklemmen hydraulische losmaken.

3) bovenste tool rest gebruikt de frame vorm structuur en links en rechts verticale mes plaat type.

4) het heeft de grote bewegend platform en opknoping knop station met de handige bediening.

5) belangrijkste snelheidsregeling systeem gebruikt de Siemens snelheidsregeling systeem. En de CNC systeem keurt de binnenlandse KND systeem.

Gedetailleerde Beelden

Naam: Bed

Bed hele breedte is 1, 850mm. de bed sectie gebruikt de rechthoekige drie geleiding gids te worden gebruikt voor de longitudinale beweging van de glijdende doos en losse kop. Trouwens, het bed gebruikt de fenol zand molding en Hoge kwaliteit gietijzer casting. De holte keurt de zand afdichting structuur. De Klaring Gat is set onder de bodem van de machine met de goede spaanafvoer prestaties.

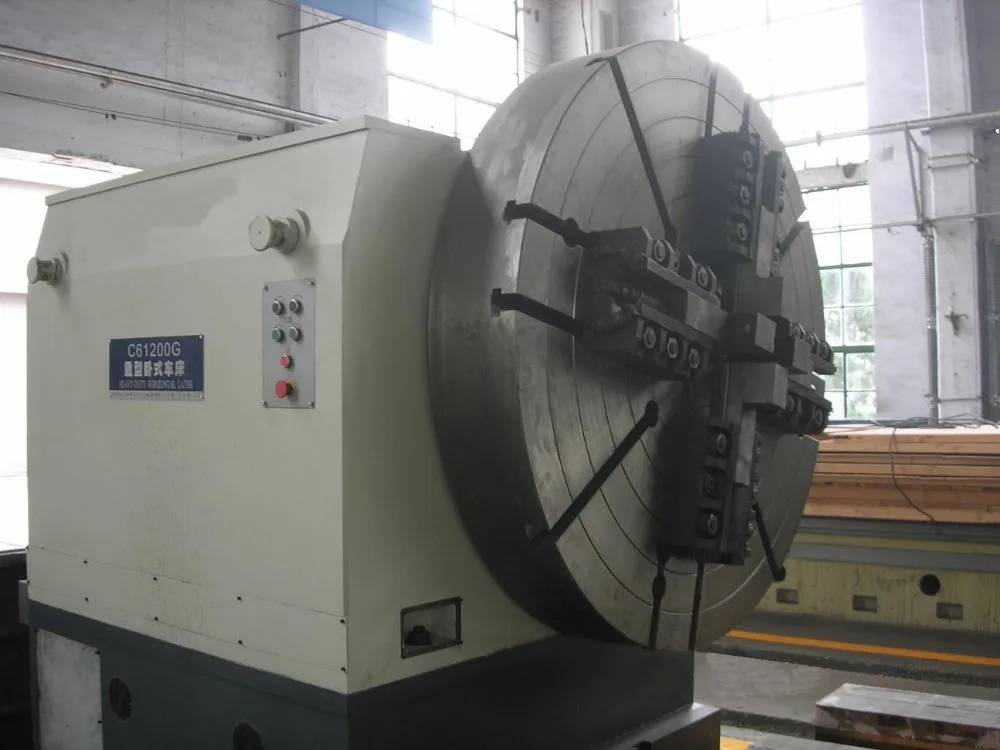

Naam: Kop

De kop heeft de onafhankelijke controle systeem en de smeersysteem.

En de spindel centrum is de φ125mm flens vorm korte shank center; spindel diameter is 460mm; spindel heeft goede stijfheid en goede rotatie precisie. En de belangrijkste transmissie gebruikt de DC motor met de 90KW power en de installatie type B3 type. Na snelheid reductie, de spindel snelheid rotatie bereik is 1-160 r/min.

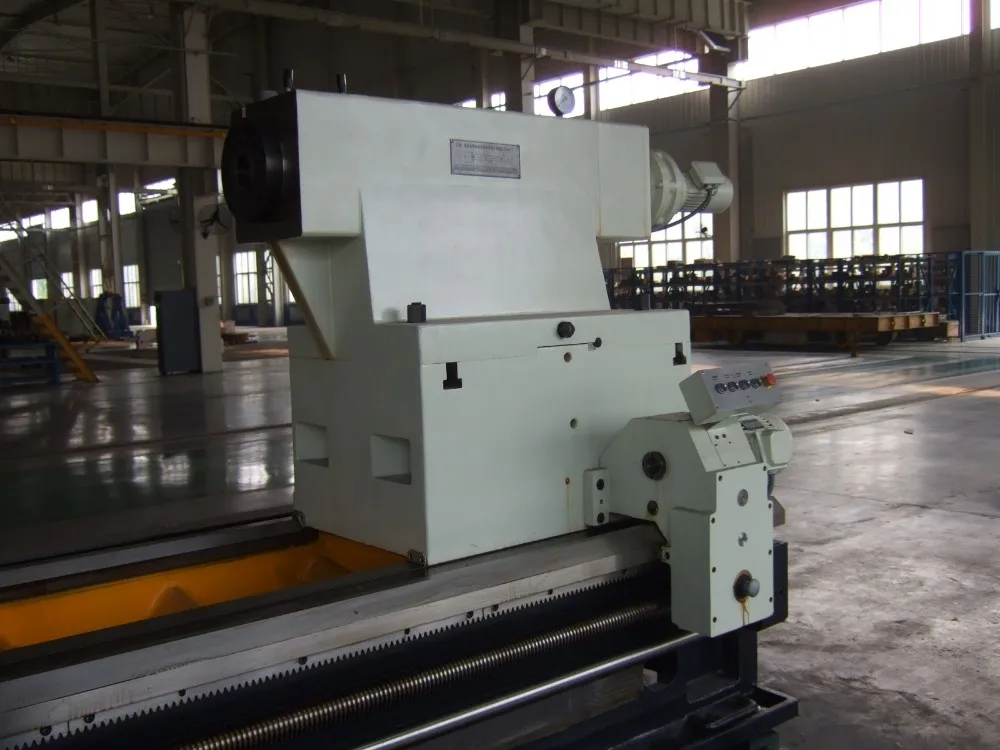

Naam: Losse Kop

De losse kop is de up en down Split structuur Stijl. In het onderste deel, zijn er de losse kop rapid moving apparaat, check terug apparaat, olie pomp enzovoort. De losse kop heeft de longitudinale beweging langs met de binnenste twee geleidingen van het bed. In het bovenste deel, is er de spindel hydraulische kracht meting apparaat. En het voorste deel van de losse kop mouw is ondersteund op de dubbele rij middelpuntzoekende rollager. En de losse kop mouw heeft dezelfde structuur met de spindel structuur met de hoge stijfheid.

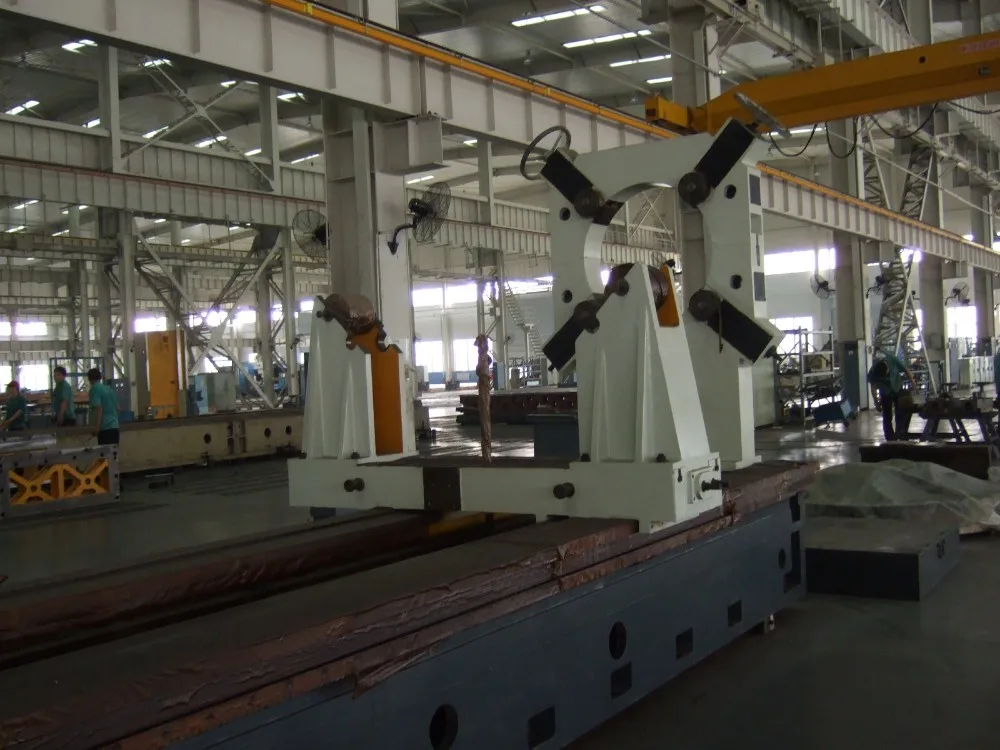

Naam: Center rest

De machine biedt twee soorten de center rust, de gesloten center rest en open centrum rest. De diameter van de gesloten center rest kan worden gekozen fromφ300 ~ φ600 en φ600 ~ φ900. En zijn functies te verminderen de spindel belasting van de kop en losse kop en verminderen het werkstuk vervorming vanwege de zelf gewicht en snijden kracht. En om de de behoeften van verschillende werkstukken; het werkstuk kan worden ondersteund door de slider of roller.

Onze Service

Pre sales service

Wij bieden per-sales service, welkom te bezoeken fabriek en inspecteren kwaliteit van zware draaibank machine voor het bestellen!

Na-sales service

Ingenieurs gaat klant site voor de installatie en inbedrijfstelling van zware draaibank machine.

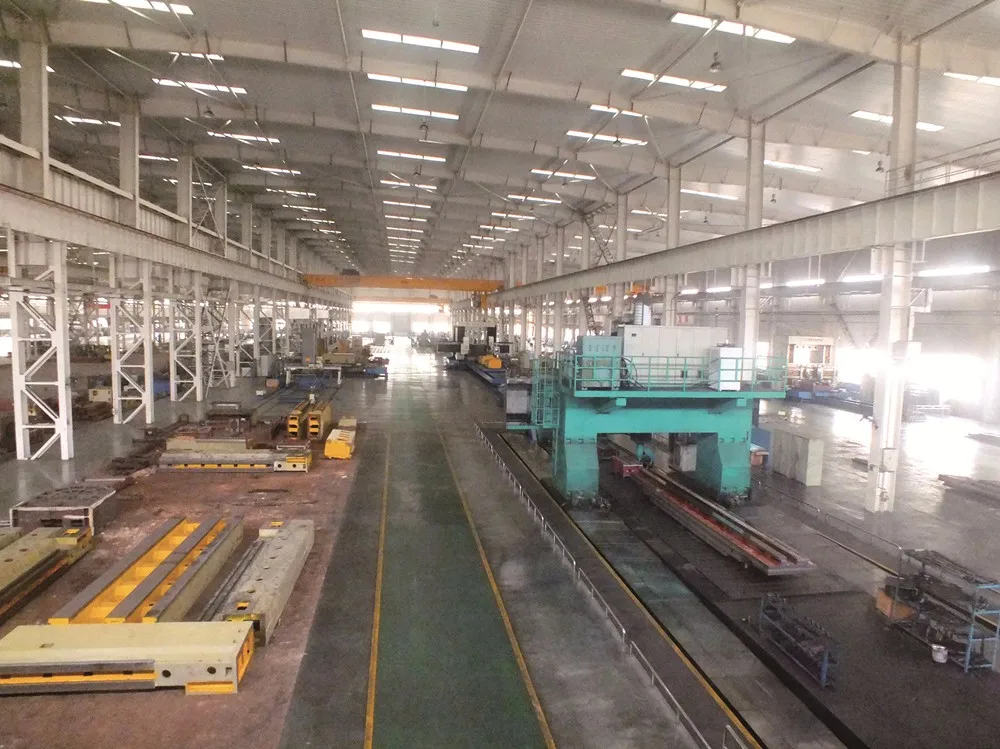

Workshop

Wij zijn een van de vroegst mogelijke horizontale cnc automatische draaibank machine fabrikanten in China.

We hebben verschillende uitstekende ontwerp professoren, hoog niveau ingenieurs en over 200 sets van productie machines.

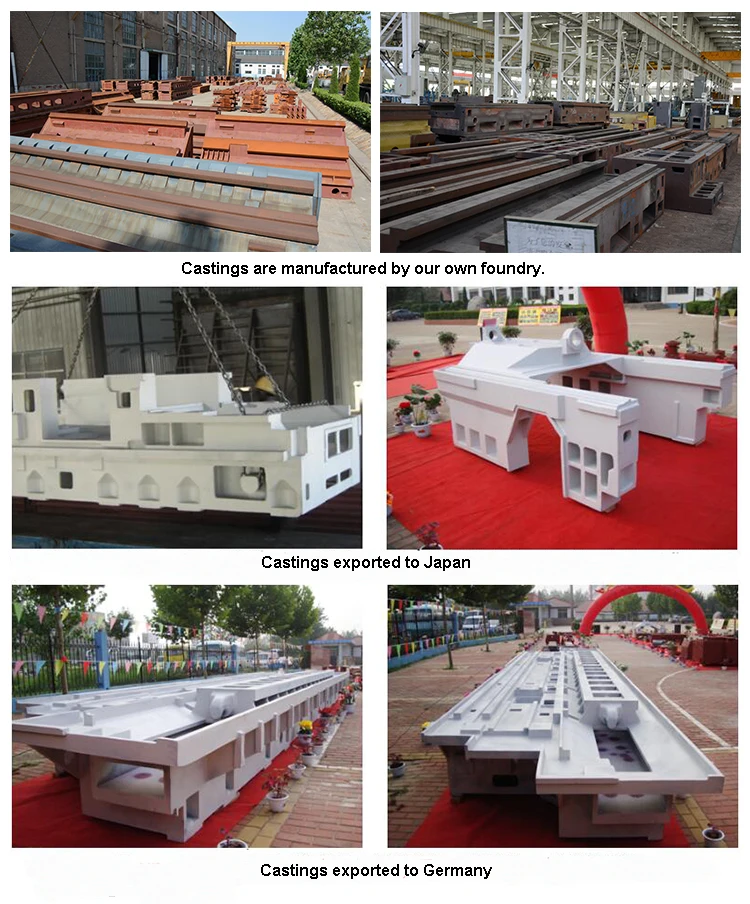

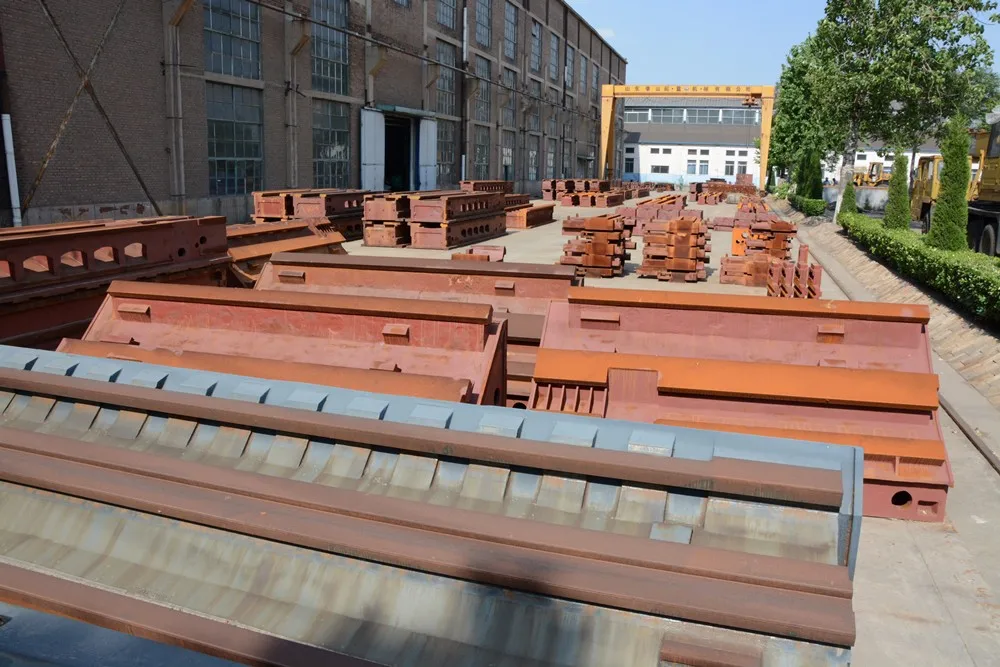

We hebben onze eigen gieterij.

Gerelateerde Producten
Succesvolle Projecten

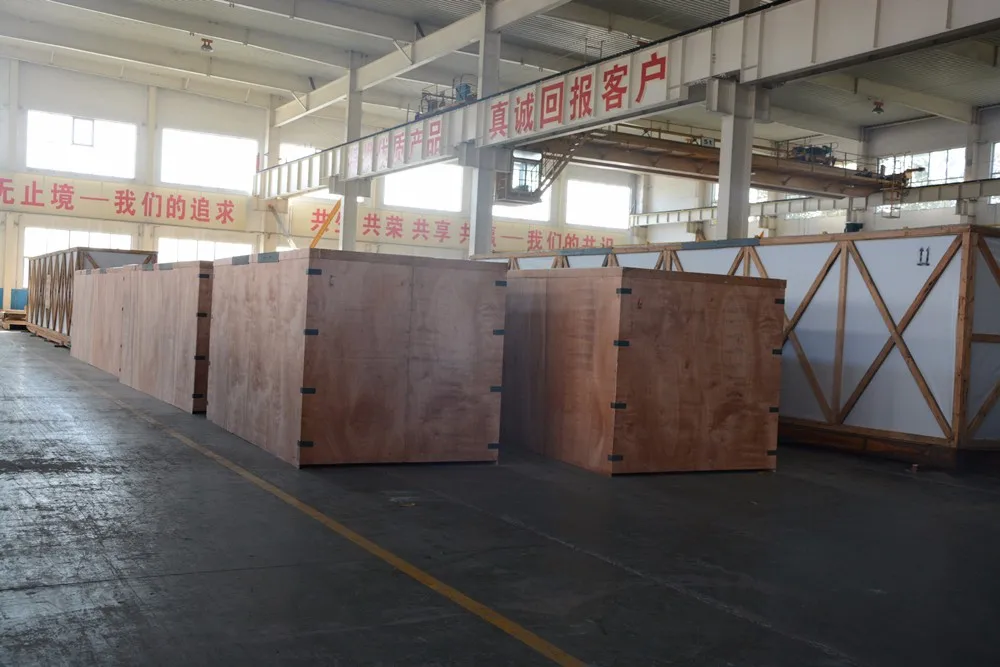

Pakket

Gegaste houten case, bieden wij Begassing Certificaat.
