Horizontale CNC Draaibank Boormachine Voor Metalen Werken

  • 1 - 1 sets
    US$ 20.000,00
  • >=2 sets
    US$ 19.500,00
tabel formaat:
360*350mm
Levertijd::
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 15 Onderhandelbaar
Maatwerk:
Aangepast logo (Min. Order: 1 sets)
Aangepaste verpakking (Min. Order: 1 sets)

Meer

Afbeeldingen bewerken (Min. Order: 1 sets) Minder
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
Toepasselijk Industrie:
Fabriek, Machines Reparatie Winkels, Bouw werkt, Energie & Mining
Bereik van Toerental (r. p. m):
1-3500
Herhaalbaarheid (X/Y/Z) (mm):
0.01
Positionering Nauwkeurigheid (mm):
0.006
staat:
Nieuw
plaats van herkomst:
Shandong, China (Mainland)
naam van het merk:
Hankui
modelnummer:
CK36
Tafel Reizen (mm):
360mm
jaar:
2019
type:
Horizontaal
cnc of niet:
CNC
spanning:
220 v/380 v
Afmetingen( l* w* h):
1.8*1.6*1.6 m
certificering:
CE ISO SGS IQNET
Gewicht (KG):
1700
CNC Besturingssysteem:
Siemens
garantie:
1 jaar
After- sales service:
Gratis onderdelen, Veld installatie, inbedrijfstelling en training, Veld onderhoud en reparatie service, Online ondersteuning, Video technische ondersteuning
Key Selling Punten:
Concurrerende Prijs
Max swing over bed:
320mm
Max swing over glijbaan:
160mm
Max verwerking lengte:
350mm
Max snijden diameter:
200mm
Max bar diameter:
40mm
Spindel snelheid:
4000
X-as reizen:
200mm
Z-as reizen:
350mm
X/Z rapid speed:
24/24 m/min
Tool maat:
20*20mm
Vermogen( w):
3.7kw
Leveringsvermogen
Leveringsvermogen:
50 Set/Sets per Month
Verpakking en verzending
Verpakkingsdetails
woodencase
Port
Qingdao
Afbeeldingsvoorbeeld:
package-img
Levertijd: :
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 15 Te overleggen
Videobeschrijving
Product Beschrijving

Dit product maakt gebruik van 45 graden schuine type layout met een stuk holle buisvormige bed, die sterk verbetert de flexural stijfheid en torsiestijfheid van machine wanneer werken. Tegelijkertijd na twee aging behandeling, het heeft verbeterd de stabiliteit, hoge stijfheid en stabiliteit van de machine, die zorgen voor hoge nauwkeurigheid van de hele machine. De X en Z axis controle de half close loop CNC draaibank door directe-aangesloten servo. Alle twee as zijn de glijdende (hard) rail. De structuur en dimensie van as zijn compact en redelijk. Spindel is gear transmissie en fvariable-frequentie variabele snelheid drived door variabele frequentie motor door riem die kan vastklemmen diverse plaat, as, en component allemaal tegelijk.

Het kan de verwerking van voertuigen, groove, innerlijke (buitenste) gat, sferische, R kegel hoek, gebogen vorm, kegelvorm, gezicht vorm, buitendraad single hoofd, draad enkele kop en meerdere draad verwerking. Het is toepasselijk voor multi en massaproductie, en kan voldoen aan de verwerking eisen voor complexe en hoge precisie onderdelen.

Technische parameter
ITEM
CK-32L
CK-36L
CK-40L
CK-50L
CK-63L
CK-80L
Verwerking bereik
Max. swing over bed
320
360
400
500
630
800
Max. swing over glijbaan
160
160
220
320
500
640
Max. verwerking lengte
350
350
450
550
890
890
Max. snijden dia. (disc type)
200
254
360
420
630
800
Max. bar dia.
40
45
51
65
75
90
Spindel
Spindel snelheid
4000
4000
3500
2500
2250
1500
Spindel neus ISO vorm
A2-5
A2-5
A2-6
A2-6
A2-8
A2-11
Thru-hole dia.
56
56
66
76
86
112
Chunk dia.
160 (6 ")
160 (6 ")
200 (8 ")
200 (8 ")
320 (12 ")
380 (15 ")
Motor power
3.7 (servo)
3.7 (servo)
7.5 (servo)
11 (servo)
18.5 (servo)
22 (servo)
Body structuur
Body structuur
30°integrated
30°integrated
45°integrated
45°integrated
30°integrated
30°integrated
X-as reizen
200
200
210
260
410
410
Zaxis reizen
350
350
450
550
860
860
X/Z axis rapid speed
24/24
24/24
24/24
18/18
18/18
Gereedschaphouder
Type
63-8 T
80-8 T
100-8 T
160-8 T
160-8 T
Tool maat
20*20
20*20
20*20
25*25
25*25
25*25
Losse kop
Losse kop mouw dia.
52
52
75
150
150
Losse kop mouw reizen
60
60
100
150
150
Losse kop mouw taper
MT4
MT4
MT5
MT5
MT5
Precisie
Verwerking precisie
IT6
Herpositionering precisie
X: 0.006, Z: 0.008
X: 0.006, Z: 0.01
Ruwheid
Ra. ≤ 8
Ra. ≤ 25
Dimensie
N.W (KG)
1500
1700
2700
3500
5500
5600
Afmetingen (M)
1.8*1.2*1.7
1.8*1.6*1.6
2.6*1.8*1.6
3.1*1.8*1.8
3.8*2.2*2.2
Detail beelden
Belangrijkste componenten
Het serienummer
Naam
Model of tekening Geen.
Oorsprong
AANTAL
Note
1
De top
Binnenlandse
1 set
2
X schroef paar om de bal
2505
Taiwan
1 paar
3
Z schroef paar om de bal
3210/P3
Taiwan
1 paar
4
Hoekcontactkogellagers
NSK
1 set
Met schroef
5
X, Z lijn rail
Taiwan
6
Hoekcontactkogellagers
NSK
2 set
Met schroef
7
Dubbele slijpen koppeling
Binnenlandse
2 set
8
Koelpomp
Binnenlandse
1 set
9
Smeersysteem
Binnenlandse
1 set

Machine Onderdelen

Naam:
CNC Slant Bed Draaibank Machine Frame

Merk:YUNNAN

Originele:China

Binnenlandse beroemde merk voor CNC machine frames, geïntegreerde gegoten stalen body met hoge stijfheid.

Belangrijkste Kenmerken

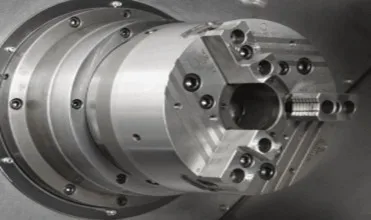

Naam:
Hydraulische Chuck

Merk:Chandox

Originele:Taiwan

Hoge kwaliteit chuck voor CNC draaibanken, beroemde merk alle van de wereld.


Machine Onderdelen

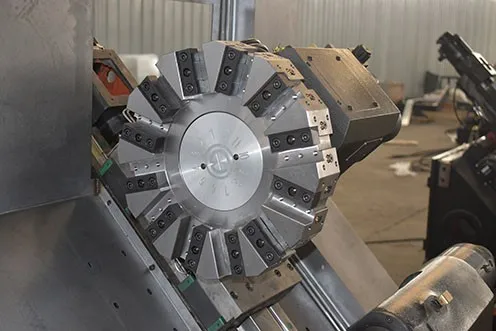

Naam:
Hydraulische Torentje

Merk:LIO SHING

Originele:Taiwan

Beroemde merk met goede perfomance voor hydraulische torentje.


Belangrijkste Kenmerken

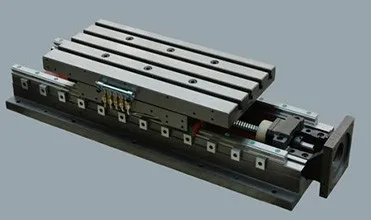

Naam:
Lineaire geleiding & Ballscrew

Merk:HIWIN

Originele:Taiwan

Top merk voor lineaire geleiding en ballscrew uit Taiwan.


Onze leverancier

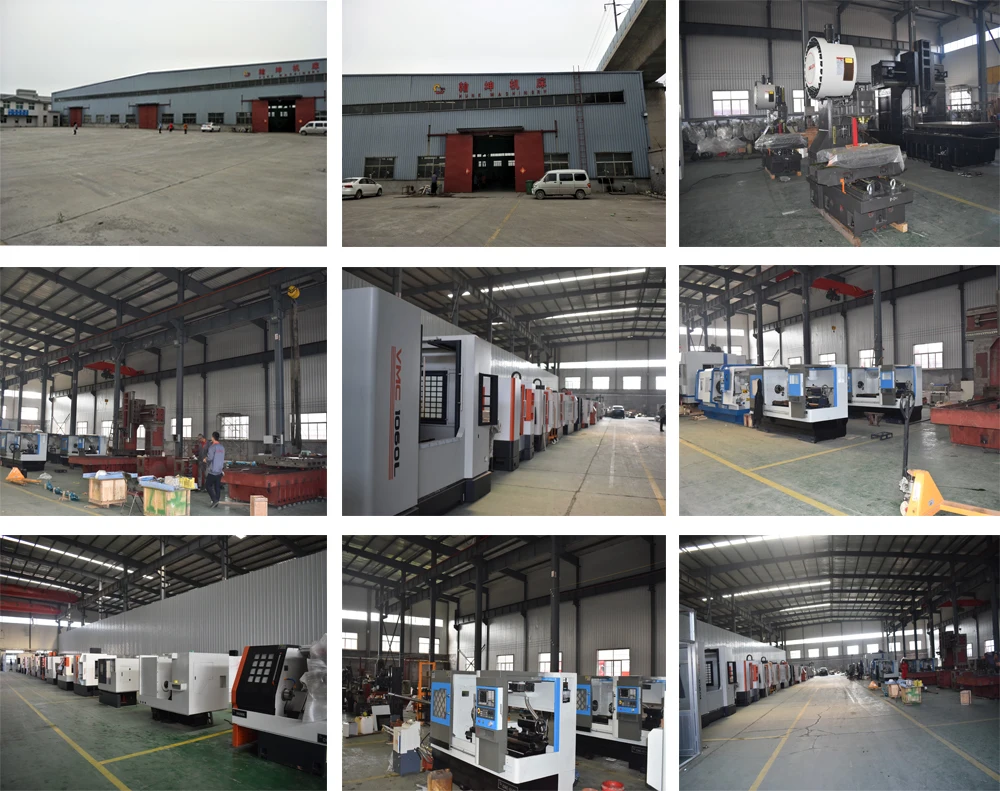

Ons Bedrijf

  Jinan Hankui internationale handel co ltd, Die is de dochteronderneming corporation van Shandong Hunk precisie machines Co, Ltd, is een CNC machine gereedschap bedrijf, gevestigd in de mooie hoofdstad Jinan city, geïntegreerd met productie, verwerking en verkoop. Het werd opgericht door de voormalige Jinan Machine gereedschap fabriek medewerkers. Het heeft een dochteronderneming corporation Jinan HANKUI Internationale Handel Co, Ltd. de plant gebied is ongeveer 10,000 vierkante meter. We hebben een aantal R & D personen en technici die meer dan 20 jaar ervaring van machine tool ontwerp en montage. We hebben beheerst de geavanceerde machine tool technologie en waren wijden aan service klanten binnen-en buitenland en verwelkomd diep.

Nu onze producten hebben een groot marktaandeel en hebben een hoge populariteit in binnenlandse. Verkoop en diensten netwerk zijn opgericht in veel provincies en steden. Onze producten zijn verkocht aan Amerika, Zuidoost-azi Ë, rusland en Midden-oosten landen met hoge reputatie.

Hebben We de ISO9001: 2008 internationale kwaliteit management systeem authenticatie. "Eerlijk en vertrouwen, Klant vooruit, nastreven van uitstekende", we gewijd aan bieden hoge kwaliteit prestaties CNC producten en metalen producten aan u. Welkom op onze fabriek.

Gerelateerde Producten
FAQ

Q:Heeft u na verkoop ondersteuning?
A: Ja, we zijn blij om advies en we hebben ook geschoolde technici beschikbaar, we hebben uw machines running om uw business running.

Q:Verkoopt u alleen standaard machines?
A: Nee, de meeste van onze machines zijn gebouwd volgens klanten specificaties, met behulp van top merknaam componenten. OEM is aanvaardbaar

Q:Heeft u een garantie op uw machines?
EEN: Twaalf maanden garantie exclusief elektrische componenten.

Q:Wat sales termen heb je?
A: T/T, L/C, West Union.


Q:Wat soort controles/Onderdelen gebruik je op uw machines?
EEN: AMS, OMRON, Schneider, Siemens, en VRAAG, ABBA, OPTIMA (ITALIA), HSD

Q:Doen we ontvangen eventuele updates terwijl machine is in het productieproces?
A: Ja. Regelmatige updates op vooruitgang zal naar u worden verzonden.
