Hand pallet wikkelen machine truck wikkelen machine

FOB Referentie prijs:Krijg recentste prijs
US$ 1,00 - US$ 3,00 / Set | 1 Set/sets (Min. Order)
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
verpakking soort:
Karton, Case, Film
verpakkingsmateriaal:
Papier, Plastic
type:
Packaging Line
staat:
Nieuw
toepassing:
Apparel, Beverage, Chemisch, Commodity, Eten, Machinery & Hardware, MEDICAL, Textiel
automatische graad:
Automatische
gedreven type:
Elektrische
spanning:
220/380 V
vermogen:
2kw
plaats van herkomst:
Shanghai, China
naam van het merk:
YUANXUPACK
modelnummer:
YX-ZX03A
Afmetingen( l* w* h):
10618*2200*2132mm
gewicht:
2500 KG
certificering:
CE
MANUFACTORY:
YUANXU PACK SHANGHAI CO
andere naam:
lade Wrap Rond Case Packer
Machine type:
Case Packer
Product naam:
mouw krimpverpakkingsmachine
functie:
karton verpakking voor bier, drank, gebotteld Water
After- sales service:
overzeese service center beschikbaar
Leveringsvermogen
Leveringsvermogen:
5 Set/Sets per Month
Verpakking en verzending
Verpakkingsdetails
houten Doos
Port
Shanghai
Levertijd: :
40 Days
Beschrijving

1.

speciaal ontwerp carton verpakking voor bier, drank, gebotteld Water, medicament, voedsel ect fles productielijn. carton wikkelen Bespaart 1/5 kosten dan

traditionele verpakking type.

Machine keurt convergentie systeem en touchscreen om controle elke functie van werking kan input, wijzigen en geheugen verschillende Verpakking specificatie data.

deze machine keurt kartonnen eenmalige vormen, unieke technologie van drukken carton, carton forming meer solid met mooie verpakking effect, minimum arbeid

intensiteit, de minimale eisen voor kartonnen.

aannemen bekend hotmelt apparatuur, gemakkelijk voor bediening, duurzaam. Packingeffect is artistieke en gemakkelijk voor winkel en transport.

Delicate figuur en bespaar ruimte en veilig.

2. belangrijkste parameter


Product capaciteit: 15 carton per minuut


Rating power: 15KW

gebruikt voeding: drie fase, 380 V, 50Hz

controlerende voeding: 24 V DV

Compressor air: 1500L per minuut, 0.6-0.8Mpa

Hot smelten lijm stollen tijd: 1.5-2 S

Machine gewicht: 4000 kg

totale grootte: L6285 * W2582 * H2115MM

fles entry transportband size: L3000 * W620 * 1200 MM

lengte 350 450, Breedte 230-330mm, Hieght: 85-320mm;

pakket product totale grootte:

pakket fles diameter:

kartonnen requiret: accord met internationale GB/T6544-2008

SPECIFICATIES VOOR Wrap rond case packer + mouw krimpen wrapper
faciliteit naam
Carton pakket machine
voeding
380 V, driefasige
productie capaciteit
8-12 pak/minuut
voeding
220 V AC
Product pakket
gekwalificeerde verhouding
> 99.8%
controlerende voltage
24 V DC
Hot lijm stollen tijd
≤ 5-2 S
belangrijkste machine power
15kw
faciliteit gewicht
4 T
gasverbruik hoeveelheid
1500 L/min
Machine totale size
6285*2582*2115
Compressor
air eis
0.6 ~ 0.8MPa

fles voer size

3000*620*1200
pakket product
totale grootte
(350-450) Lengte/(200-330) Breedte/(85-320) Heightmm
noise
85dB
omstandigheid temperatuur eis
0-45 & #8451;
omstandigheid
vochtigheid eis
meestal onder 75% RH
Workshop eis staat
Firm foundation
faciliteit

legeren eis

droog, anti-stof, goede ventilatie goede staat
kartonnen
specifieke eis
een. Materiaal: fronsen, gebruikt karton is drie-layer, oppervlak is wit 250 gram/sm, midden is hoge sterkte 150 gram/sm. bodem is koe kartonnen 280g/sm;
b. carton elke laag niet toestaan hebben gelaagdheid fenomeen, leatheroid dikte ≥3mm
c. carton inspringen draad dikte is matig, breedte is niet groter dan 2mm

3. Toegepast fles type: ronde fles, vierkante fles, alien fles.


pakket product
pakket specificatie
capaciteit
toegepast fles type
200 ML-400 ML
4*6,4*5, 3 * 4or 3*5,2*3 ect



8-12cases/Min



HUISDIER/Tin/Glazen fles
300 ML-500 ML
4*6,4*5, 3 * 4or 3*5,2*3 ect
300 ML-600 ML
4*6,4*5, 3 * 4or 3*5,2*3 ect
500 ML-1250 ML
3*4, 2 * 3ect
1250 ML-2500 ML
2*3, 2 * 2ect

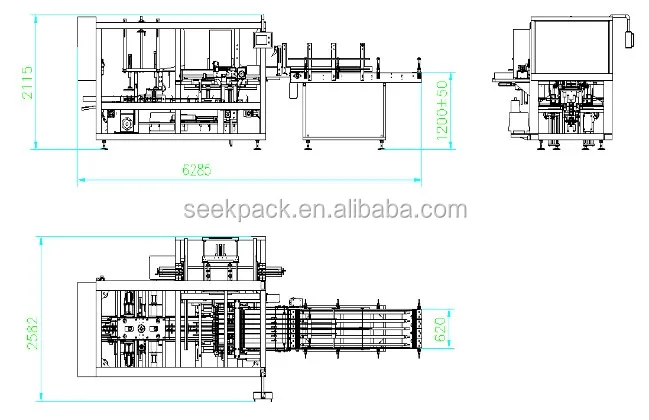

4. Faciliteit Vormen een schema



5. Carton pakket procedure flow:



fles zijn gescheiden om multi kanaal bij transportband, en dan groep door fles aparte fractuur gelijkmatig. fles zijn gegroepeerd, dan drop te kartonnen via fles drop breuk. op drop fractuur met fles en karton fall procedure, via een groep van vorm blok board, dan card board vouwen om carton vorm. Via main drive met carton vooruit, tegelijkertijd via lijm spray breuk te afwerking carton top lijm spray, weer de cam fractuur via top richel fold, op hetzelfde top carton vouwen om afwerking top kleven. Carton bewegen expediteur, weer via lijm spray breuk te afwerking carton side lijm spray, en via side druk en carton druk breuk te afwerking carton eindelijk vorm en plakken, en via main drive laat carton bewegen expediteur te transportband.

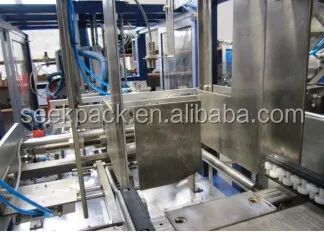

gedetailleerde Beelden

6. Faciliteit configuratie

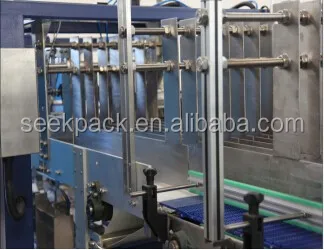

fles transport breuk

de deel nemen om onze land goede merk motor en reductormotorgroep aparte bewegen, via Japan Mitsubishi frequentie converter realiseren snelheid aanpassen. fles entry transportband aannemen om hoge module, lage slijtage, maken uit via smering engineering plastic. voor elke details super ontwerp, zorgen karakter gestaag. zorgen productie blijven, gestaag beweging. fles Voordat pakket, systeem zal controleren pakket zone als hebben fles gebrek, fles inverse verschijnselen, fles dropping fractuur auto stop fles drop en systeem zal display.

terwijl foto-elektrische detecteren fles en kartonnen ook worden vervoerd fles bodem, deze tijd, cilinder zal push fles dropping fractuur, machine force sectie belasting cilinder verminderen druk, laat fles snel drop te kartonnen van fles drop interval.

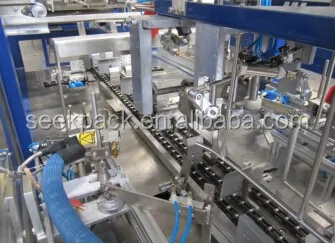

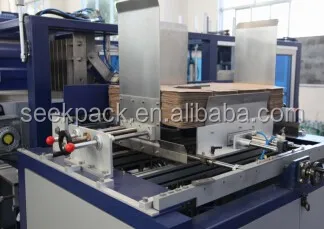

kartonnen transport breuk



kartonnen breuk is voor saving karton en laat karton vervoer om de fles drop bottom positie breuk. en op het belasting kartonnen saving hoeveelheid inspectie fractuur, wanneer saving hoeveelheid boven op een hoeveelheid, systeem zal indict manipulatie werknemer voegen kartonnen. Via bevorderen en demote cilinder verbeteren board absorberen (FESTO vacuüm start component produceren vacuüm), kartonnen besparen een absorberen karton, rechts transportband kartonnen cilinder transportband te kartonnen toonaangevende groef. Via verminderen motor drive transmissie wiel laat kartonnen toonaangevende groef karton, via top en bottom V type transportband te fles dropping fractuur bodem.

Via servomotor via wiel gear in fase apparaat, laat links en rechts twee groep in fase uplift om kartonnen bodem en laat card board absorberen, en wanneer fles scheiding apparaat laat fles top karton, weer via servomotoraandrijving in fase apparaat dropping, tegelijkertijd links en rechts twee groep absorberen plaat absorberen kaart boord, fles eindelijk drop te main drive transportketting force en back clip carton keten midden.

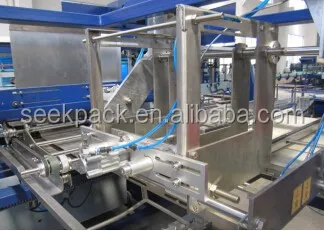

force carton drukken



terwijl carton wikkelen machine vervoer om side lijm spray positie (die tijd side druk fractuur al laat carton side rand lijm spray afwerking). Via cilinder laat terug drukken board down drukken,. laat carton wikkelen en vaste, om handig side edge fractuur laat spray lijm carton wikkelen side edge drukken. terug drukken apparaat laat carton vaste en vaste situatie, via twee side cilinder push side drukken board, laat carton side edge drukken fit.

carton forming



Carton vorm hebben drie procedure afwerking:

1. Wanneer kartonnen absorberen fractuur laat karton en fles dropping, via een groep van forming blok board, laat kartonnen vouwen om carton type. terwijl fles kartonnen dropping laat vorm, afwerking kartonnen eerst vouw vormen.

2. Via force drukken carton cilinder blocking board down drukken, via cam wiel fractuur realiseren force vouw drukken board, blocking board kracht en back beweging doen carton force vouw drukken.

3. Back drukken carton apparaat laat carton fix en vaste positie situatie, via twee side side drukken cilinder push side drukken board, laat carton afwerking vormen.

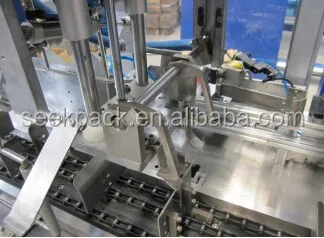

main drive



Main drive via drive apparaat, transportband apparaat, passen apparaat combinatie.

Via servomotor als drive, drive worm en gear reductie doos via meerdere disk mouw roller keten, drive transportband apparaat force draaien as, terug draaien as transportketting en kracht en back clip carton keten board combinatie. het kan laat carton transportband fix positie kan aanpassen force en terug carton clip keten board midden afstand toepassen voor carton eis.

lijm spray systeem



hele systeem karakter is gestaag, handig om passen, lijm spray positie is betrouwbaar, kiezen Nordson of Le Bai De Speciale gebruikt voor pakket calling nieuwe stijl lijm machine, sterk verlengen lijm machine werking tijd, sterk verlagen handhaven tijd, kunt afleiden kosten voor gebruiker, verhoog productie efficiëntie.



lijm extruderen capaciteit kan bereiken 12.4 kg elk uur,

big volume lijm jar

aannemen om mand mesh filter net, geen behoefte dagelijks wassen.

controlerende systeem



compleet alle soort controlerende project, alle soort belangrijkste sleutel punt alle set elektronische monitoring apparaat.

Mature servo controlerende technologie laten client kopen goede prijs, verlichten te gebruiken.

faciliteit werken gestaag, lage ruis, hoge efficiëntie.

Locale bus controlerende technologie, baudrate verhouding ondersteuning 9.6L om 12 M, bus kan eindelijk sluit 126 faciliteit en ondersteuning board cast en multi point communicatie.

SICK fotocel, gestaag karakter, gerelateerde tijd is gewoon 0.5 MS.

onze Service

Pre-Sales Service

* onderzoek en consulting ondersteuning.
* Sample testen ondersteuning.
* bekijk onze Fabriek.

na Verkoop

* Training hoe instal de machine, training hoe de machine.
* ingenieurs beschikbaar dienst machines overzeese.
