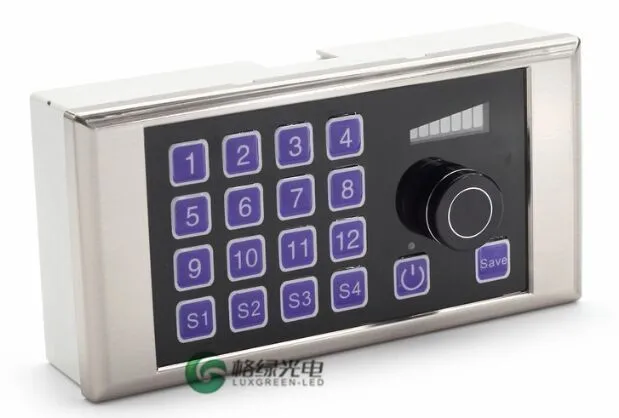

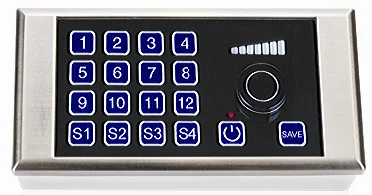

DMX dimmen panel Intelligente dimmen muur controller eenvoudige bediening

  • >=1 stukken
    US$ 68,90
modelnummer:
LUG-CB-DP12
Verzending:
Ondersteuning Zeevracht
Levertijd::
Hoeveelheid(stukken) 1 - 100 >100
Geschatte tijd (in dagen) 7 Onderhandelbaar
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
plaats van herkomst:
Guangdong, China
naam van het merk:
Luxgreen
type:
Manual Switch
spanning:
Input: DC9V-36V of AC 100-240 v.
Item code:
LUG-CB-DP12
"Ingangsspanning":
"12-36VDC of 100-240VAC"
Control mode:
"DMX512 signaal generator Kan bewerkbare programma"
Kanalen:
Ondersteuning het kanaal nummer: 12
Dimensie:
"176X88X43 MM"
Toepassing:
Vergaderzalen, hotel lobby, functie en andere plaatsen
Gewicht::
0.4 kg
Leveringsvermogen
Leveringsvermogen:
87000 Set/Sets per Week
Verpakking en verzending
Verpakkingsdetails
Sterke export doos.
Port
Shenzhen
Levertijd: :
Hoeveelheid(Pieces) 1 - 100 >100
Geschatte tijd (in dagen) 7 Te overleggen
Gedetailleerde Beelden
Product Beschrijving

DMX DIMMEN PANEL HANDLEIDING


DMX dimmen panel (CB-DP12) is gebruikt voor dimmen van LED lampen die gebruik DMX512 communicatie protocol, gemakkelijk te bedienen, voornamelijk voor dimmen van enkele lamp of groep lampen in vergaderzalen, hotel lobby, functie en andere plaatsen, het kan alle van lampen die voldoen aan DMX512 communicatie protocol.

EEN. Veiligheid Instructie
1. zorg ervoor dat de ingangsspanning van dimmen panel is compatibel met de spanning;

2. houden van regen en vochtig gebied te voorkomen schokken;

3. Avoid te gebruiken dimmer bij hoge temperatuur (<40℃).

4. wanneer u deze panel met AC100-240V, gelieve niet de printplaat wanneer u power het op.

B. Functie
1.12 DMX kanalen, elk kanaal kan worden gedimd individueel.

2.4 scènes, kunt u wijzigen of ze opslaan op elk moment.

3. blauw bar scherm helderheid instructies, CD patroon dimmer knop, fatsoenlijke looks.

4. u kan cascade gebruik max. 10 stks van hen.

5. Input: DC9V-36V of AC 100-240 v.

6. Size is twee stukken van standaard 86 panel.


C. Technische Parameters
Model: CB-DP12

Ingangsspanning: DC9V-36V of AC100-240V Size: L176mmxW88mmxH43mm

Gewicht: 0.4 kg


D. Installatie Instructie

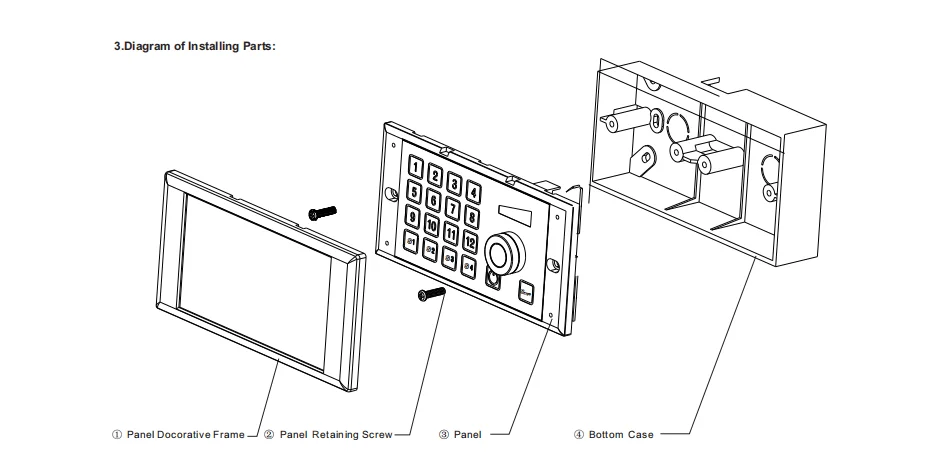

4. installatie:

(1). neem het uit, verwijder de panel decoratieve frame, en draai de panel behoud schroef, aparte de onderkant case en panel;

(2). selecteer een geschikte locatie, bevestig de onderkant case in de muur (of ingebouwde de muur), en draad de draden;
(Dit paneel kan overeenkomen met twee standaard 86 panel bottom case, als u al geïnstalleerd twee 86 panel bottom case, sla dan deze stap)

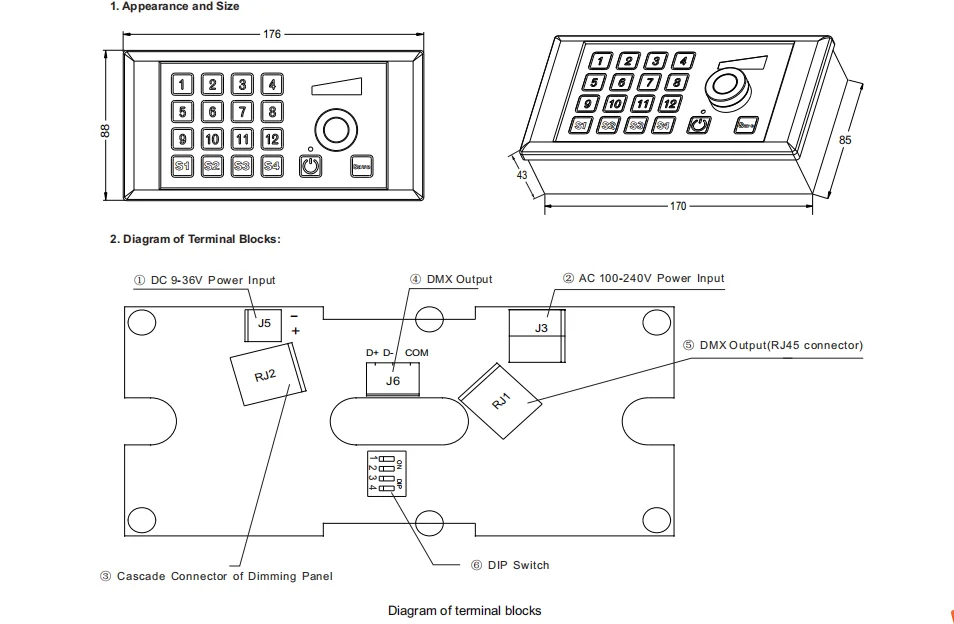

(3). Sluit power lijnen en signaal draden volgens het schema van terminal blokken;
(4). Macht op, na u bevestigd het goed kan werken, fix de panel decoratieve frame, dat alle afgewerkt.

2. instructie van Bedrading:

(1). CB-DP12 biedt twee soorten power input manier: "① DC 9-36 v vermogen", "② AC 100-240 v vermogen".

(2). wanneer u cascade gebruik vele panelen samen, gebruik netwerk kabel om "③ Cascade Connector van Dimmen Panel".

(3). CB-DP12 bieden twee soorten DMX output connectors: "④ DMX output", "⑤ DMX uitgang (RJ45 connector)", twee connectors kan worden gebruikt tegelijkertijd.

(4). wanneer u cascade gebruik vele dimmen panelen (max. 5 stks), een van hen als Master, anderen worden Slaven. Set al DIP schakelaars van Meester te worden "OFF",

De DIP nummer 1 van eerste Slave in "OP", andere DIP schakelaars in "OFF", de DIP nummer 2 van tweede Slave in "OP", andere DIP schakelaars worden "OFF". de rest kan in dezelfde manier.

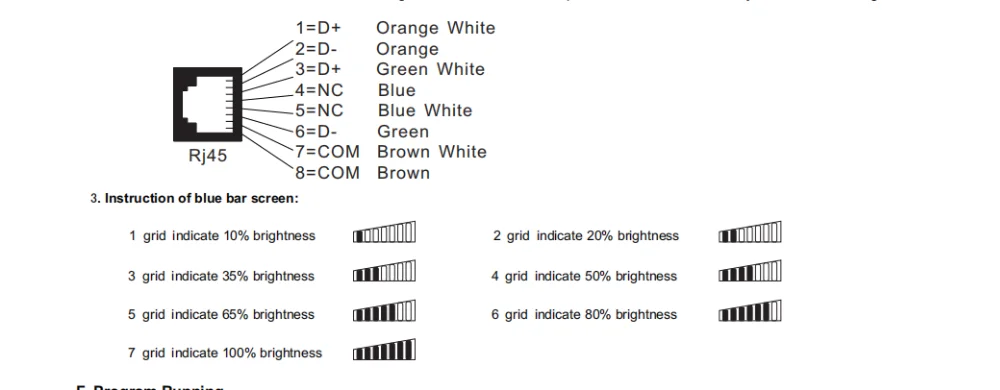

Opmerking: Zowel "③ Cascade Connector van Dimmen Panel" en "⑤ DMX uitgang (RJ45 connector) "gebruik Rj45 connector, bedrading is als volgt:

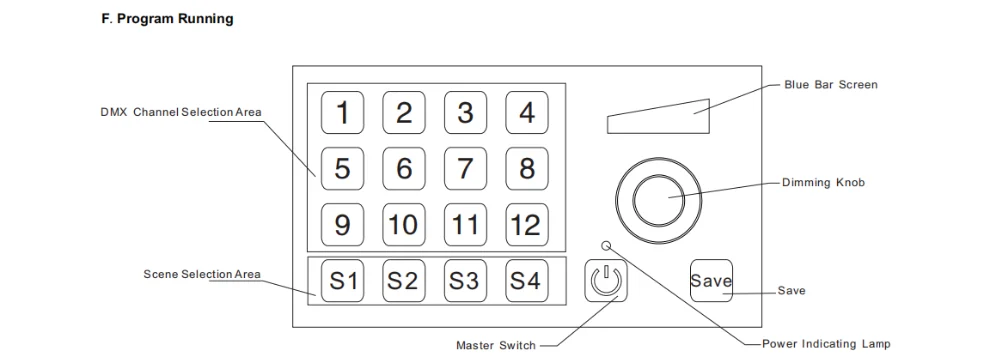

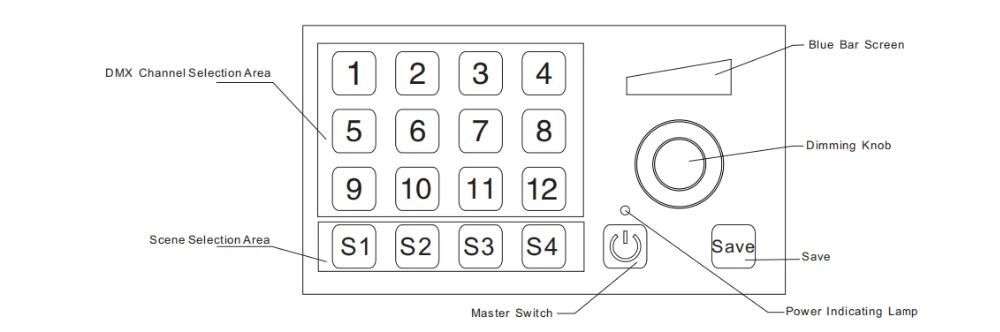

1. wanneer dimmen panel is uitgeschakeld, power indicatielampje is verlichting; wanneer dimmen panel werkt, power indicatielampje is uitgeschakeld, master switch toont blauw licht;

2. scène selectie: CB-DP12 biedt 4 scènes voor gebruiker, gebruiker kan wijzigen en besparen elke scène aan verschillende gelegenheid;

3. DMX kanaal selectie: Elke scène heeft 12 DMX kanalen, u kunt kiezen een kanaal of vele kanalen tegelijkertijd;

4. aanpassing van helderheid: Als u alleen wilt dim een van kanaal, drukt u op relatieve sleutel (toetsen kan worden ook gebruikt als aan/uit schakelaar), wanneer deze relatieve sleutel display blauw licht en flick, dan kunt u gebruik dimmen knop te kiezen de nodig helderheid (rechtsom helderder, counterclickwise donkerder);

Opmerking: CB-DP12 niet ondersteuning dimmen multi kanalen tegelijk;

5. besparen: Stel het in voorwaarde dat u nodig, druk dan op "opslaan" knop, blauw bar scherm zal flick een tijd, dan betekent u al opgeslagen het met succes;

6. Scene Wijzigen: Herhaal Stap 2,3, 4,5;

7. lock de knoppen en knop: Druk Op "OPSLAAN" voor 5 seconden totdat "OPSLAAN" knop flick, het betekent alle van knoppen en knop zijn vergrendeld;

Als u wilt ontgrendelen, dan drukt u op "OPSLAAN" voor 5 seconden weer, wanneer "OPSLAAN" knop niet flick, het betekent alle van knoppen

En knop zijn ontgrendeld, je kunt het gebruiken als gebruikelijke. Wanneer u cascade gebruik vele dimmen panel, uw vergrendeling bediening is alleen effectief de bestaande panel dat u op op het, andere panelen zijn niet vergrendeld;

8. wanneer veel panelen zijn cascade gebruikt, u bedienen panel, anderen zullen run synchroon; wanneer u wijzigen en besparen scènes met de Slave panel, het programma zal ook worden opgeslagen in de Master panel.

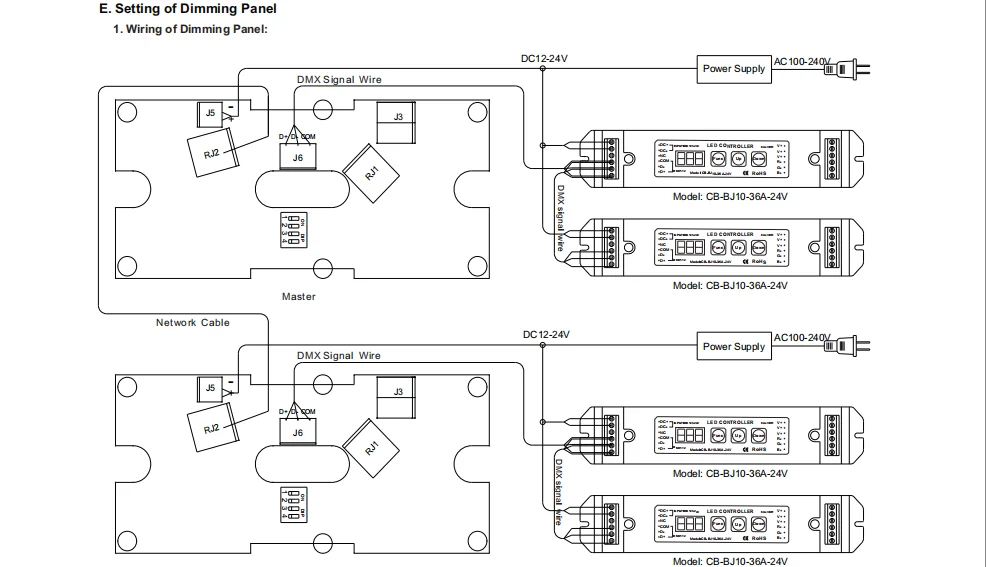

Zien als hierboven, DMX ingang van CB-BJ10-36A-24V verbonden met "④ DMX uitgang" van CB-DP12, DMX uitgang van CB-BJ10-36A-24V aangesloten met een van 24 v RGB stijve strip
Om het effect van:
Effect 1: Druk drie kleuren (R, G, B) van stijve strip volledige helderheid;
Effect 2: Druk Groene kleur van stijve strip volledige helderheid, blauwe kleur 50% helderheid.
1. instelling van CB-BJ10-36A-24V: set het in DMX ontvanger status, DMX adres worden 001, kanaalnummer te Ch3; 2. open de hoofdschakelaar van CB-DP12, druk een keer;
3. druk toets een keer, wanneer het toont blauw licht en flick, gebruik de knop om de helderheid in hoogste,
Dan zie je dat Rode LEDs zijn met volledige helderheid;
4. passen de Groene en Blauwe LEDs in volledige helderheid hetzelfde als stap 3 met, sleutel; 5. druk toets een keer, bespaart de scène, dan het effect 1 is afgewerkt.
6. druk toets een keer;
7. druk toets een keer, wanneer het toont blauw licht en flick, gebruik knop om de helderheid in hoogste, dan de Groene LEDs zijn met volledige helderheid;
8. druk toets een keer, wanneer het toont blauw licht en flick, pas de knop om de vierde grid, dan Blauw LEDs zijn met 50% helderheid; 9. druk toets een keer, bespaart de scène, dan het effect 2 is afgewerkt.
