color steel metal aluminum glazed trapezoidal tile sheet roof wall panel roll forming machine

FOB Referentie prijs:Krijg recentste prijs
US$ 20.000,00 - US$ 30.000,00 / Set | 1 Set/sets (Min. Order)
modelnummer:
YX25-183-1100
Vermogen( w):
13 KW
Levertijd::
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 40 Onderhandelbaar
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
garantie:
1 jaar
type:
Tile Forming Machine
productiecapaciteit:
3 ~ 5 m/min
certificering:
CE ISO
After- sales service:
Online ondersteuning, Gratis onderdelen, Veld installatie, inbedrijfstelling en training, Veld onderhoud en reparatie service, Video technische ondersteuning
Toepasselijk Industrie:
Fabriek, Bouw werkt
staat:
Nieuw
tegel type:
Colored Glaze Steel
gebruik:
Roof
plaats van herkomst:
Jiangsu, China
naam van het merk:
Bangnuo
spanning:
380 V
Afmetingen( l* w* h):
8.5 m * 1.8 m * 1.2 m
gewicht:
4 ton
Na-sales Service:
Ingenieurs beschikbaar voor dienst machines overzeese
Naam:
Dak Tegel Roll Vormen Machine
Kleur:
Klant Verzoek
Materiaal:
Glavanized Vel
Controle systeem:
PLC
Snijden blade materiaal:
Cr 12 Hoogwaardig Staal
Roll materiaal:
GCr12MoV Blussen
Snijden type:
Mold Hydraulische Snijden
Leveringsvermogen
Leveringsvermogen:
6 Set/Sets per Month
Verpakking en verzending
Verpakkingsdetails
speciale materiaal en fit grootte, geschikt voor oceaan
Port
Shanghai
Levertijd: :
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 40 Te overleggen
Bedrijf Profiel

Jiangyin Bangnuo Machines Co, Ltd is een professionele fabrikant gewijd Kleur licht stalen constructie, C, Z staal apparatuur en rollen, buigen molding apparatuur bedrijven, met het ontwerp en de fabricage van verschillende soorten stalen plaat dikte roll forming productielijn sterkte. Ingedrukt tegel kleur stalen plaat en C, Z gording producten worden veel gebruikt in verschillende soorten grote en kleine industriële planten, magazijnen, residentiële en hoge-risebuildings. Bedrijf gespecialiseerd in de productie van Dagong machines, vloer plaat machine, vangrail plaat machine, golfkarton tegel machine, scheren machine, sub-board machine, snelweg vangrail, tegel machine apparatuur, automatische tegel pers, ijzer Piva machine, ijzer tegel machine, alle automatische C-vormige stalen machine, geglazuurde tegels machine.

Product Beschrijving

Samenstelling van machine:

1. 5 ton handleiding decoiler
2. Feeding & rarr; pre-snijden & rarr; vormen station & rarr; Post snijden systeem
3. Manual out tafel
4. hydraulische station
5. Control desk
6. Spare deel lijst

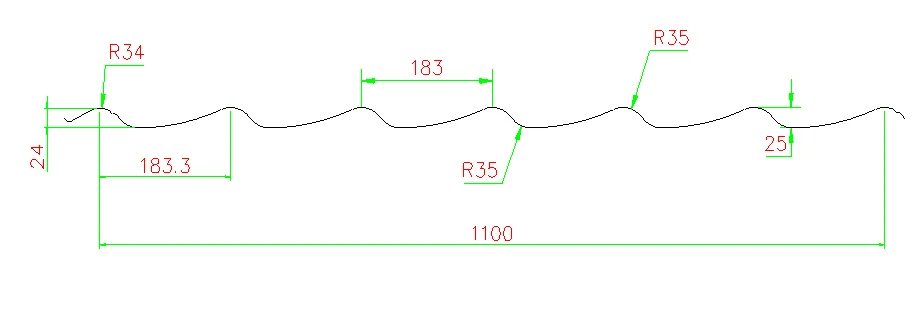

Profiel, layout & productie flow:

Materiaal van het profiel: Q195, Q235, GI of kleur staal
Dikte bereik: 0.4-0.6mm
Coil breedte: 1250mm
Hoogte: ±, effectieve breedte: 1100±6mm
Eindproduct lengte: van 500mm tot (minstens) 12'000mm

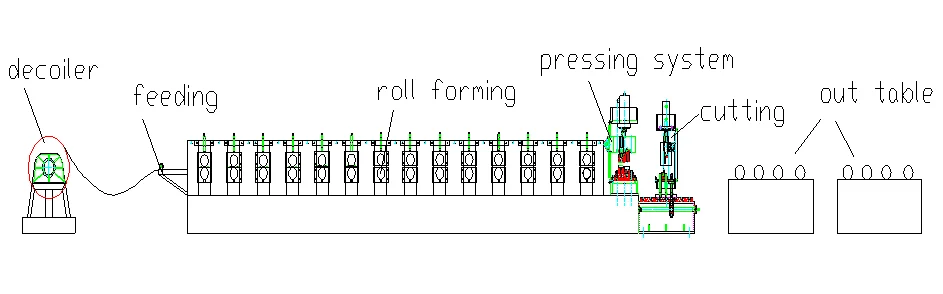

Layout van machine(Alleen voor referentie, het precies een zal naar klant in 20 dagen na bevestigde orde)
Werken richting basis op klant verzoek:

De productie flow van apparatuur:

Handleiding decoiler & rarr; Voeden & rarr; roll forming & rarr; indrukken & rarr; post snijden & rarr; out tafel

Machine Samenstelling
1: 5 T handleiding decoiler
Afmetingen
1700mm * 1000mm * 800mm
Breedte van voeden
1250mm
Vermogen
5 Ton
Inter diameter
480mm-570mm
Modus van uitbreiden & strijd
Innerlijke uitbreiden & strijd door handmatige
Manier van voeden
Handleiding
Kleur
Blauw (of basis op verzoek van de klant)
Hoeveelheid
1

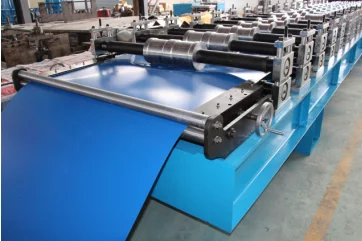

2: voeden & rarr; roll forming
Verstelbare center van de vormen rollers en van voldoende lengte te voorkomen laterale beweging van de strip op zijn entry om flattener.
Voeden type
Verstelbare
Voeden breedte
1250mm
Entree en gids roller
Materiaal is SAE1045, HRC48-52 ° oppervlak met chrome
Hoeveelheid
1
Forming Sectie
Materiaal van het profiel
Q195, Q235, GI of kleur staal
Dikte bereik
0.4-0.6mm
Belangrijkste motor power
5.5kw, AC motor, motor binnenkant van belangrijkste machine (Merk: Guomao van China)
Machine Spanning, Frequentie, Fase
380 V, 50Hz, 3 Fase
Roll station
Ongeveer 11 stations (volgens de definitieve ontwerp)
Roller materiaal
ASTM1045 verchroomd oppervlak met chrome, CNC,
As diameter
¢70mm materiaal: SAE1045 met harden en ontlaten
Machine roll forming snelheid
2-4 m/min
Transmissie
Door ketting, een inch
Roll voormalige heeft leveling bouten in de basis voor pas de leveling
Machine base frame aannemen H beam lassen staal
In de belangrijkste roll forming machine hebben 2 knoppen voor urgentie stop als gebeuren een storing.
Machine keurt metalen muur als station
Om ongelukken te voorkomen, alle van drive deel nemen bescherm cover
Kleur van machine
Blauw en geel (of basis op verzoek van de klant)
Hoeveelheid
1
Perssysteem
Drukken na vormen
Druk het vel na roll forming gewenste lengte
Hydraulische drive gebruikt dezelfde hydraulische unit met snijden
Materiaal van schimmel
Cr12, 58-62 HRC hardheid
Drukken door hydraulische, 5.5KW
Werkdruk
12Mpa verstelbare
Tolerantie van lengte
+/-1.5mm voor elk stuk end product
Hoeveelheid
1
Post snijden systeem
Snijden na vormen
Cut het vel na roll forming gewenste lengte
Hydraulische drive gebruikt dezelfde hydraulische unit met perssysteem
Materiaal van blade
Cr12, 58-62 HRC hardheid
Snijden power door hydraulische, 5.5KW
Werkdruk
12Mpa verstelbare
Tolerantie van lengte
+/-1.5mm voor elk stuk end product
Hoeveelheid
1
3: Output tafel:
Frame
Lassen door buis
Size
Ongeveer 1.0 m lange * 1.0mwide * 0.9 mhigh
Een out tafel met sommige ondersteuning roller
Supporter roller
ASTM 1045 met chrome
Diameter van rollen
55mm
Kleur
Blauw
Hoeveelheid
2 eenheden
4: hydraulische station
Hydraulische power
5.5kw
Werkdruk
12Mpa verstelbare
Magneetventiel
2 groepen (1 voor persen en 1 voor post snijden)
Hydraulische olie
46 # hydraulische olie
Kleur
Blauw (of basis op verzoek van de klant)
Hoeveelheid
1
5: Control desk
Programmeerbare instelling van profiel lengte en hoeveelheid
Automatische stoppen van de apparatuur na voltooiing van de snijden programma zal worden verstrekt

Besturingssysteem taal
Engels en Chinese
Spanning, Frequentie, Fase
380 V, 50Hz, 3 Fase
Computer gebruikt om lengte en hoeveelheid
Machine automatisch op lengte gesneden en stoppen wanneer nodig hoeveelheid is bereikt
Lengte onnauwkeurigheid kan worden gewijzigd gemakkelijk.
Bedieningspaneel
Knop type schakelaar en touch screen
Eenheid van lengte
Millimeter (ingeschakeld het bedieningspaneel)
PLC merk
Panasonic
Frequentie converter merk
Yaskawa
Touch screen
Taiwan Weinview
Kleur
Grijs
Hoeveelheid
1
Certificeringen
Onze Service

Pre-sales service

* Onderzoek en consulting ondersteuning.
* Sample testen ondersteuning.
* Bekijk onze Fabriek.

Na-sales service

* Training hoe instal de machine, training hoe de machine te gebruiken.
* Ingenieurs beschikbaar voor dienst machines overzeese.
