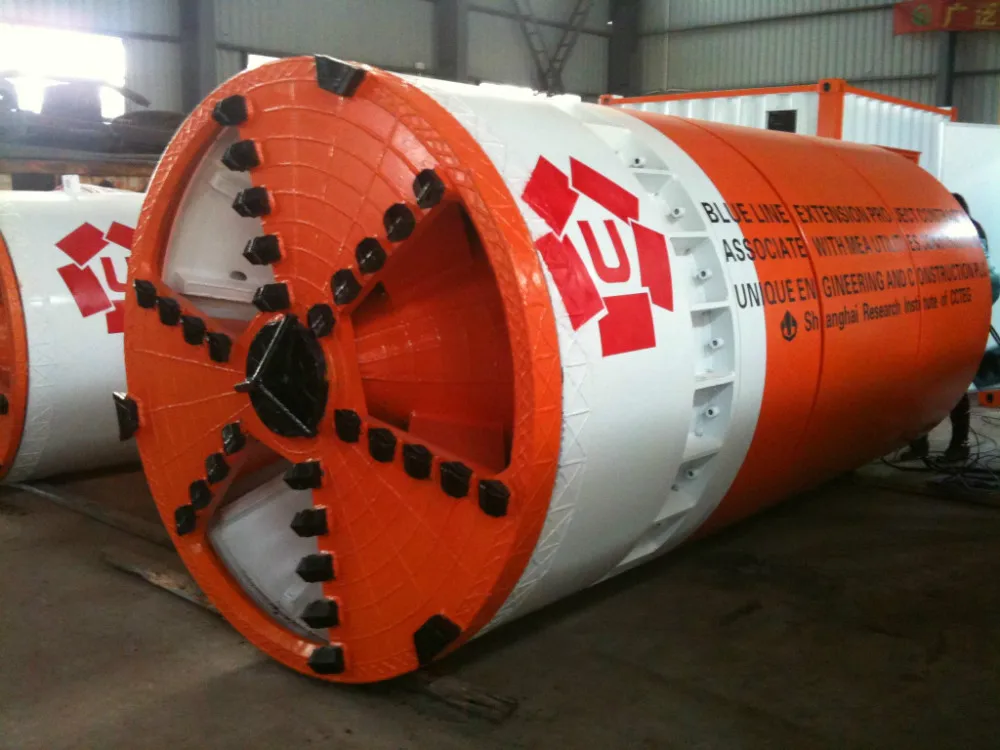

Micro tunnel boormachine, OD4880 doorpersing machine. TBM

FOB Referentie prijs:Krijg recentste prijs
US$ 120.000,00 - US$ 600.000,00 / Set | 1 Set/sets (Min. Order)
modelnummer:
OD4880
vermogen:
75kw * 7
Levertijd::
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 90 Onderhandelbaar
rapport Verdachte Activiteit
Overzicht:
Snelle gegevens
gewicht:
6.0 t
Afmetingen( l* w* h):
4880x4200x10000
garantie:
12 maanden
After- sales service:
Video technische ondersteuning, Veld installatie, inbedrijfstelling en training, Veld onderhoud en reparatie service, Gratis onderdelen, Online ondersteuning
Toepasselijk Industrie:
Bouw werkt, Energie & Mining
staat:
Nieuw
plaats van herkomst:
Hunan, China (Mainland)
naam van het merk:
REALTOP
certificering:
ISO9001: 2008
Na-sales Service:
Ingenieurs beschikbaar voor dienst machines overzeese
Bodem:
Klei, bodem alle ok
Binnendiameter:
1200mm
Type:
Slurry balans doorpersing machine
Curve jacking:
Ja, okey
Garantie:
Levensduur service ondersteuning
Power:
75KW * 7
Roterende snelheid:
0-3 r/min
Leveringsvermogen
Leveringsvermogen:
40 Set/Sets per Year
Verpakking en verzending
Verpakkingsdetails
Naakt verpakking
Port
Shanghai port
Afbeeldingsvoorbeeld:
package-img
package-img
Levertijd: :
Hoeveelheid(sets) 1 - 1 >1
Geschatte tijd (in dagen) 90 Te overleggen
Videobeschrijving
Product Beschrijving

Product Toepassing

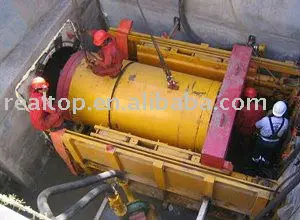

Pijp-Jack Machine.
Fit voor sleufloze ondergrondse pijp leggen.
Gemakkelijk controle boven grond, continu werk.
Snelle snelheid veilig! Dameter van 250-5000mm.

1. Appliation scope:
Voor trechless ondergrondse pijp leggen projecten, bijvoorbeeld. Riolering, watervoorziening, ontladen projecten, kabels, tunnel .....


2. specificaties:
-3.1 Fit in zachte grond, klei, zandgrond, grind bodem, harde grond, enz. breed scala van bodem lichaam.
-3.2 Het combineert multi-disciplinaire technologieën in een, zoals de machines eenheden, hydraulische systeem, elektrische controller (inclusief PLC), Laser systeem, meten apparaat, etc.
-3.3 Met onafhankelijkheid water en drijfmest injectie systeem en wassen schoon apparaat voor cutter in het bijzonder, fit voor grote N waarde harde grond.
-3.4 Jackng snelheid is zeer snel, thoery max, snelheid is 120mm per min.
-3.5 Bediening precisie hoge, pas de richting van op en neer, links en rechts, Max. corrigerende hoek is 2.5 graden.
-3.6 jacking afstand kan lange.
-3.7 Nemen grond besturingssysteem, veilig, intuïtie en handig!
-3.8 Meer dan 20 eenheden in Singapore.

Model
DGR4880-QTP
Afmetingen
Binnendiameter (mm)
4,200
Buitendiameter (mm)
4,880
Totale Lengte (mm)
10,000
Shield Staart Seal
Seal type
Staaldraad borstel seal en vet seal
Hoeveelheid
3
Cutterhead
Motorvermogen (kW)
75*7
Koppel (kN · m)
3342 (1.5r/min)
Roterende Snelheid (r/min)
0-3
Buitendiameter (mm)
4920
Timing Manier
VFD
Steering Jack
Hoeveelheid
8
Stuwkracht Kracht (kN)
2450
Slag (mm)
250
Steering Hoek (°)
± 2
Hydraulische Systeem
Motorvermogen (kW)
11
Werkdruk (MPa)
31.5
Schroef transportband Systeem
Motorvermogen (kW)
55
Roteert snelheid (r/min)
0-20
Opgegraven bedrag (M3/h)
0-210
Timing Manier
VFD
Belangrijkste Stuwkracht Systeem
Stuwkracht Snelheid (mm/min)
0 ~ 100
Nominale Druk (MPa)
31.5
Nominale Duwkracht (kN · m)
1470*12
Hoeveelheid van Cilinder
12
Slag van Cilinder (mm)
1600
Belangrijkste Pomp Power (kW)
55
Vice Pomp Power (kW)
37
Timing Manier
VFD
Segment Erector Systeem
Draaien Hoek (°)
± 220
Roterende snelheid (r/min)
0-1.2
Horizontale verplaatsing (mm)
1550
Verticale verplaatsing (mm)
700
Vastklemmen slag (mm)
100
Voeding systeem
Voedingsspanning (V)
20000
Voeding capaciteit (kVA)
630*2
Batterij locomotief
Verkeer Volume (ton)
12
Track gauge (mm)
610 (24 ")

Belangrijkste Kenmerken

Fit voor sleufloze ondergrondse pijp leggen.
Gemakkelijk controle boven grond, continu werk ondergrondse.
Snelle snelheid veilig! Diameter van 250-5000mm.

Certificeringen
Gedetailleerde Beelden

Belangrijkste bediening station.

Doorpersing monitoring systeem

Belangrijkste jacking pomp.

Belangrijkste cilinder.

Onze Service

Pre-Sales Service

* Onderzoek en consulting ondersteuning.
* Sample testen ondersteuning.
* Bekijk onze Fabriek.

Na-Sales Service

* Wij sturen professionele technicus om project site om de machine te bedienen en trein exploitanten voor de eerste sectie van het project, meestal 100 m/150/200 m etc. (gratis)
* Langere afstand service is beschikbaar in lading.

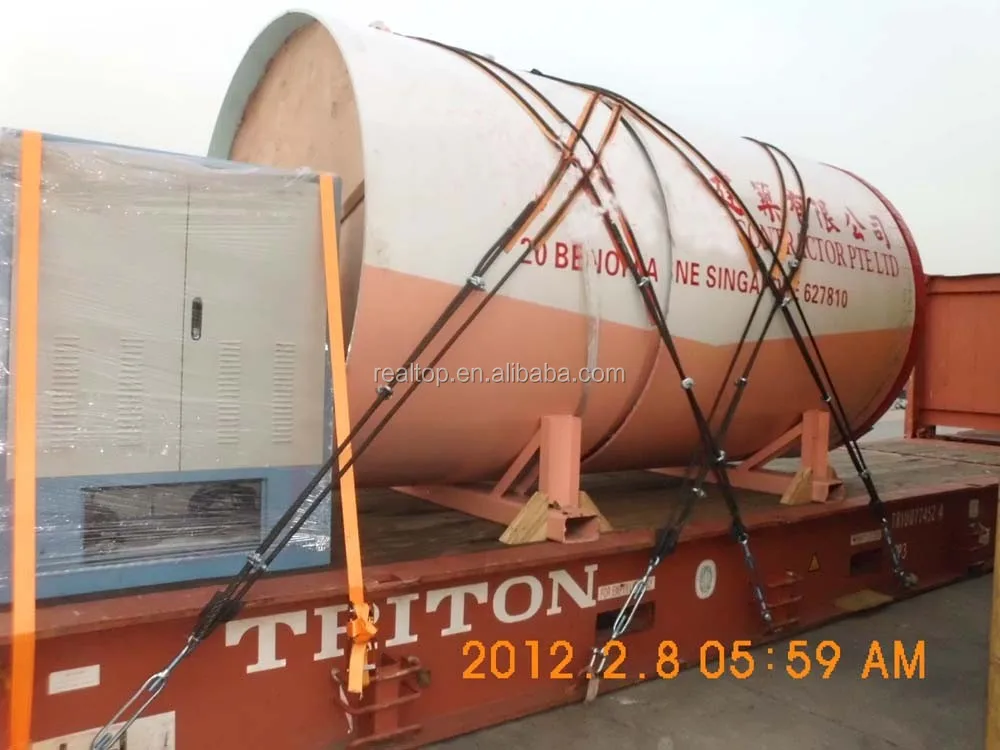

Verpakking & Levering
Verpakking
Size
Diameter 1470*3800mm (L) + onderdelen
Gewicht
9 T-19 T



Verpakking Details
Normaal levering door FR, of kleine grootte pijp jacking machine zal levering door normale containers.
